預端接光纜長度如何測量

導語

光纖預端接產品作為高速率設備互聯的通道，對光纜的性能有著嚴格的要求，所以在測量預端接光纜長度時，不能出現線纜過度彎折的現象，以保證線纜的傳輸。所以如何精準測量預端接線纜的長度變得尤為重要。

預端接光纜的選定

由于預端接光纜都是由工廠進行預先測量與定制化生產的，所以在采購之前，需要確定每一條預端接光纜的長度，以免線纜過長導致浪費，或過短導致兩端無法連接

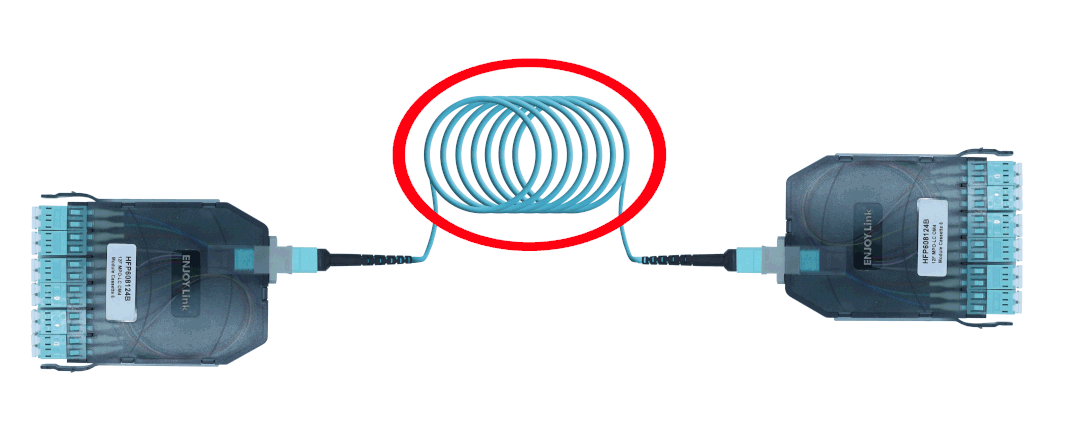

（線纜過長）

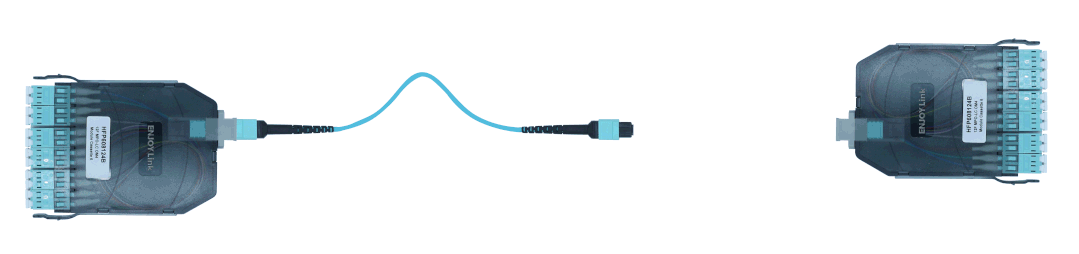

（線纜過短）

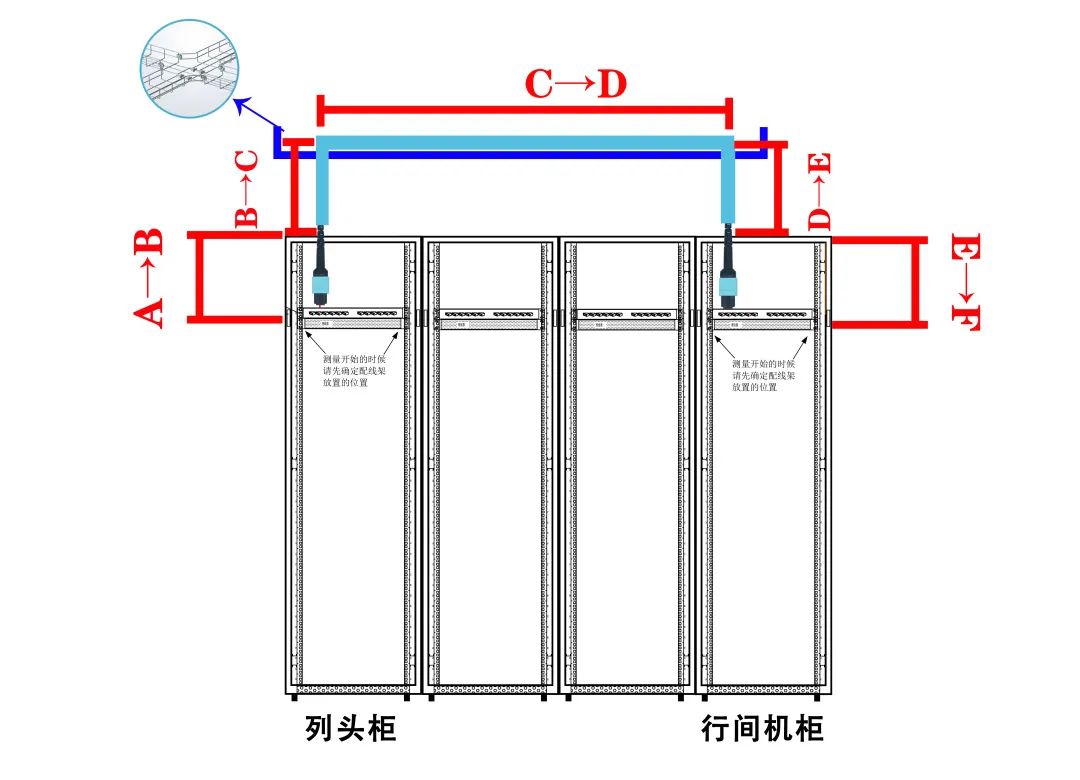

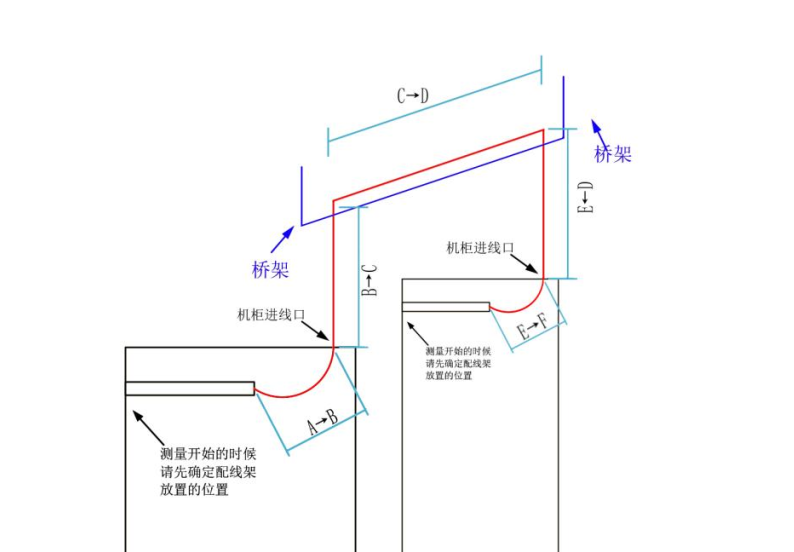

以一組由4個600寬的網絡機柜組成的機房為例，并假設從左到右第一個機柜為列頭柜，剩余3個機柜為行間機柜。把線纜的每個節點用英文字母ABCDEF代替，具體測試距離需要分為（A→B，B→C，C→D，D→E，E→F）共五段，A端為列頭柜，F(xiàn)端為行間機柜，A→B、E→F：為配線架位置至機柜進線口距離；B→C、D→E：為機柜進線口至橋架垂直高度；C→D：為水平橋架長度紅色劃線部分為需測量長度，每個部分都有需要注意的要點。

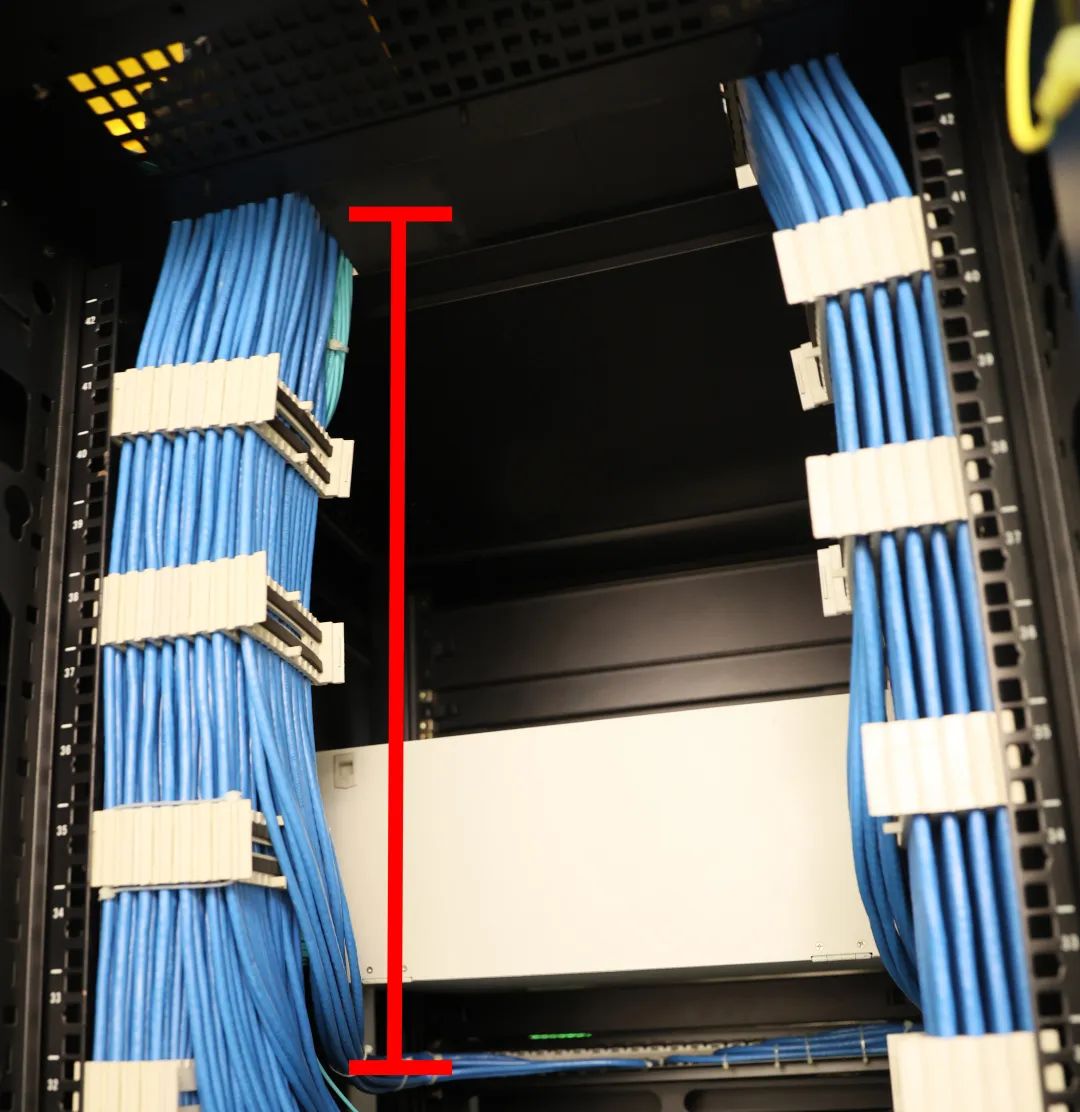

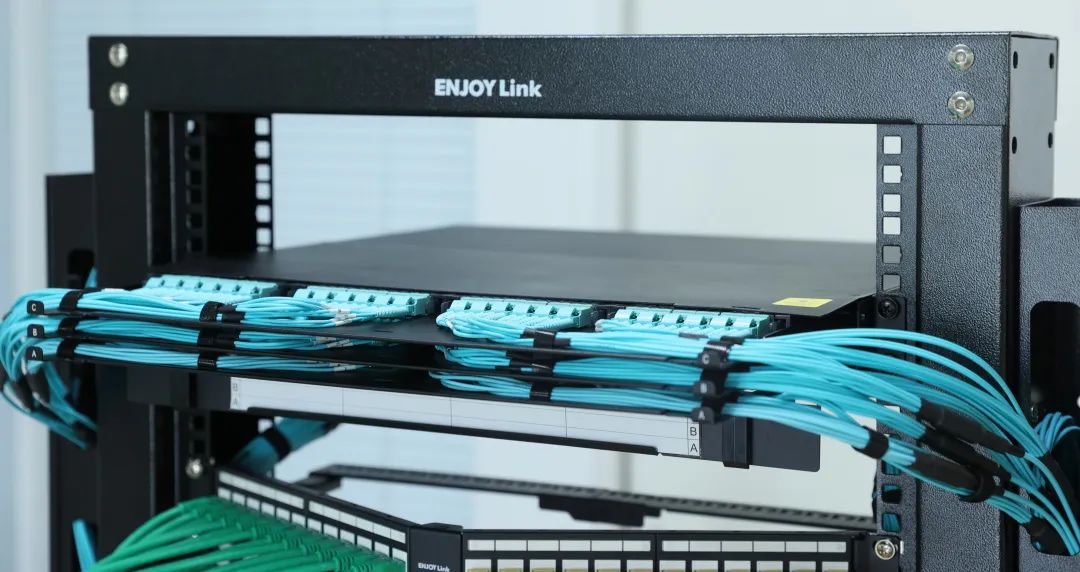

A→B、E→F：為配線架位置至機柜進線口距離，由于預端接光纜系統設計包含了適當?shù)拈L度預留，這是基于設計安裝以及后期維護的需要，預留的光纜長度一般為2~3m，預端接光纜系統的余長部分是放在設備機柜這一側，主要因為列頭柜存在大量的線纜，線纜管理復雜,不具備大量線纜存儲空間和區域，所以（A→B）測量時線纜彎折地方只需留余量0.5-1m，而（E→F）測量時線纜彎折地方需留余量2-3m，方便后期配線架位置的更改。

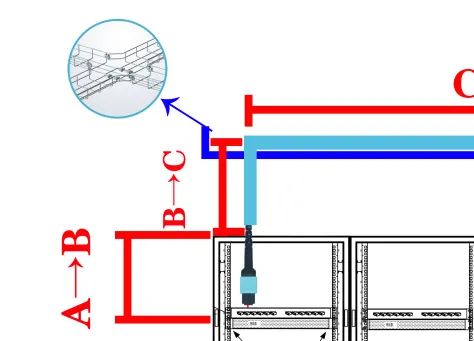

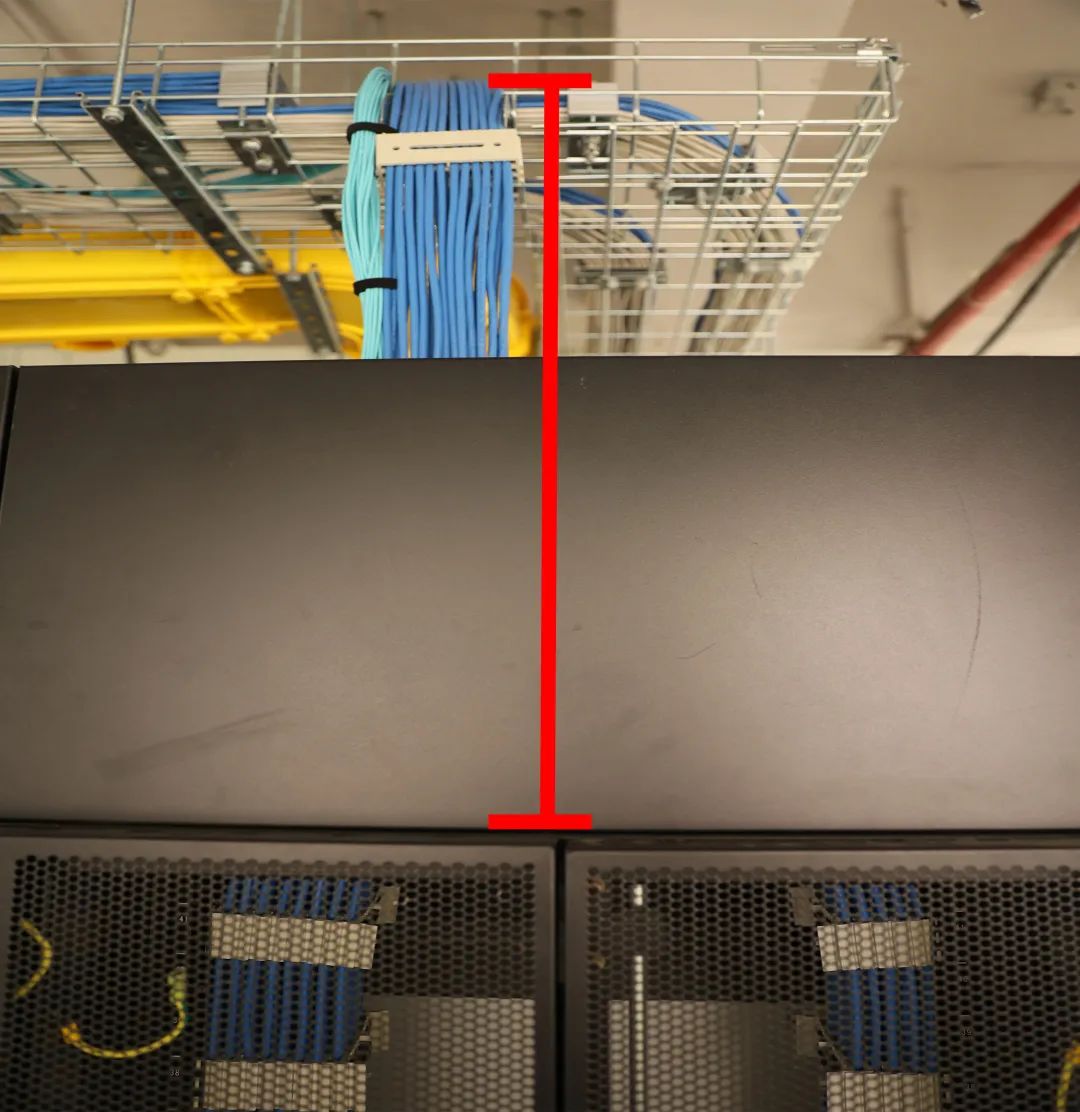

B→C、D→E：為機柜進線口至橋架垂直高度，此段線纜在測量時應增加0.5-1m冗余，避免線纜下落口與線纜進線口摩擦拉扯導致線纜外被受損，影響線纜傳輸質量。

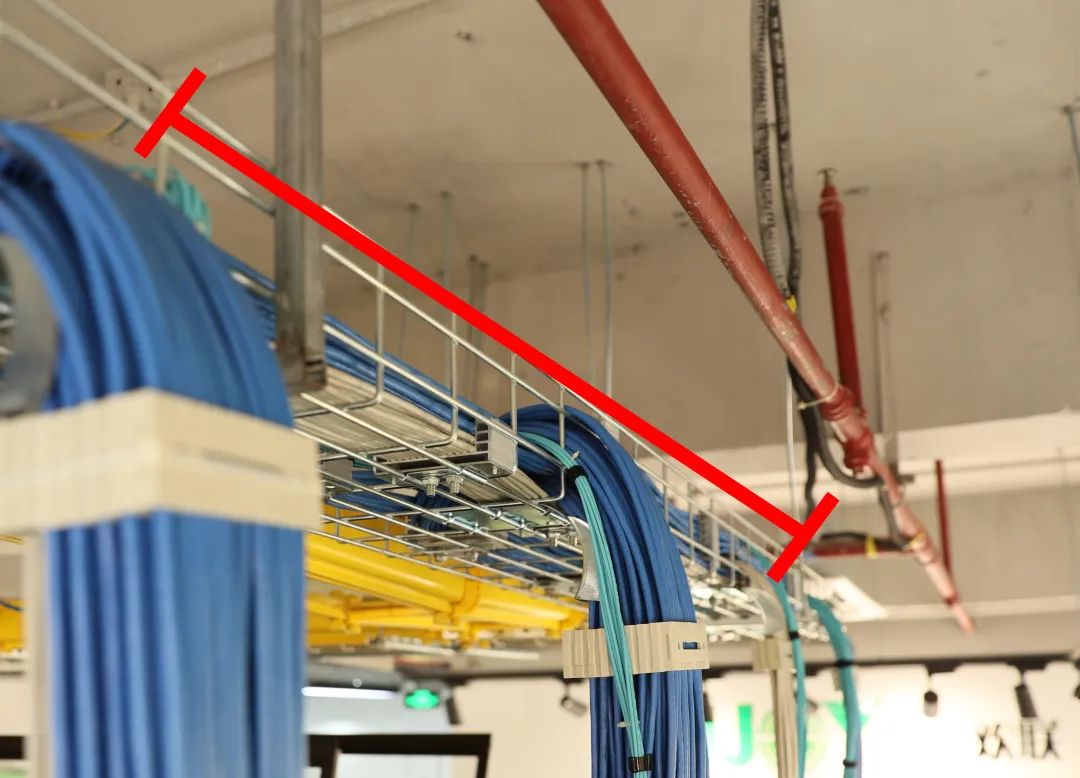

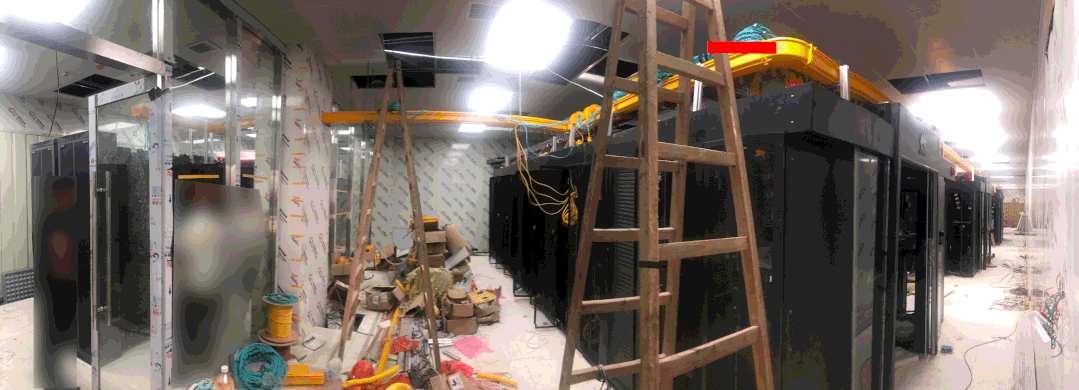

C→D：為水平橋架長度，也可等同為兩個機柜間的寬度，此段距離的測量相對簡單，只需知道機柜的寬度，就可計算出兩點之間的距離。

但應注意以下兩點：

1.兩個機柜的進線是否為機柜的中間區域，如果不是，則應相應的增加或減少0.2-0.3m。

2.對于機柜已安裝，但橋架仍未安裝，在設計時要拿到橋架施工圖紙，了解線槽的設計走線，以免線槽因繞開障礙物改變線槽走向，導致線纜長度預估錯誤。

預端接線纜長度具體計算

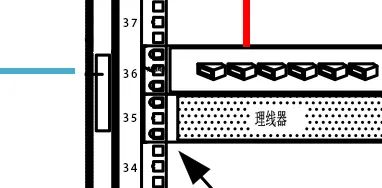

A→B、E→F:該段線纜的設備安裝在36U上，也就是從36-42U的垂直距離，約0.3m，線纜彎曲地方預留1m，所以A→B=1.3m

E→F為行間機柜，為方便后期配線架位置的更改，預留3m冗余,所以E→F=3.3m

B→C、D→E:其橋架高度為0.5m，為避免線纜下落口與線纜進線口摩擦拉扯導致線纜外被受損增加0.5m冗余，所以B→C=D→E=1m

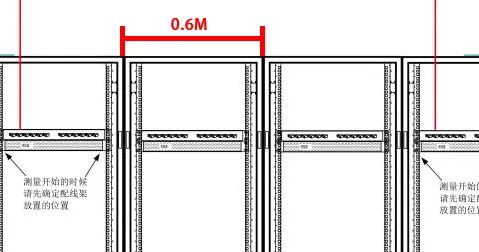

C→D：一個機柜為0.6m寬，跨過3個機柜為1.8m

所以

A→B+B→C+C→D+D→E+E→F

=1.3+1+1.8+1+3.3=8.4m

在設計初期，如果不知道設備將會安裝在什么位置，那我們就會估算A→B、E→F的距離，因為機柜高2米，加上機柜深度關系，會有一段線纜彎曲接入設備的距離，所以我們預估A→B、E→F為3米

那么

A→B+B→C+C→D+D→E+E→F=

3+0.5+1.8+0.5+3=8.8m
