適配器的種類，你知道多少？

光纖適配器是連接兩段光纖的元件，它能把光纖的兩個端面精密對接起來，使發射光纖輸出的光能量可以最大限度的耦合到接受光纖中去，被廣泛應用于電信通訊系統，局域網，光域網，F(xiàn)TTH光纖入戶，視頻傳輸，測試儀器等光纖鏈路的連接。

按類型區分

常用的適配器包括SC、LC、FC、ST、MPO

還存在著一些不常規的適配器，如MU、DIN、E2000、MTRJ

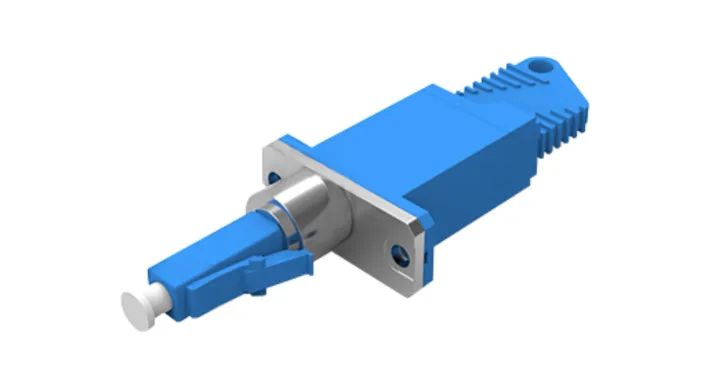

還有一些特殊的混合對接適配器，如LC-SC適配器，SC-FC適配器等等

以及一些不常用的適配器與常用的適配器的混搭，如E2000-LC、E2000-FC等等。

按外殼區分

分為金屬、半金屬、非金屬，在項目使用中可根據現場實際情況搭配，一般情況下SC與LC接口類型多為非金屬外殼，而FC與SC則為金屬外殼，而在一些特殊適配器上會出現半金屬的外殼形式。

在FC或是ST適配器當中，其外殼又會根據一些應用場景的不同，外殼又區分為方形、長方形、棱形、大D、小D等等。

按款式區分

可分為長耳款、短耳款、無耳款，這三種形式是為了一些特殊部件的卡接，如光銅混裝或適應不一樣的光纖配線架孔洞而設計的。

按單模多模區分

其特性會以適配器表面的顏色作為區分，藍色代表單模，米色代表多模，青綠色代表OM3/4，紫羅蘭代表OM4，石灰綠代表OM5。

按光纖連接器端面區分

可區分為PC、UPC與APC：從傳輸質量上來比較：APC>(優于)UPC，而UPC>(優于)PC

PC的研磨方式因損耗過大，現在基本上已經被淘汰；UPC作為當前主流的研磨方式，應用在多模與單模光纖中，通常被用于以太網網絡設備上；APC一般用于單模光纖中，由于激光器功率過高，為避免光纖反射導致的傳輸質量下降，將端面研磨成8°斜面，保證傳輸質量。

(PC)

(UPC)

(APC)

在塑料外殼上，PC/UPC一般是藍色，APC則是綠色。

按內部對準套管區分

可分為陶瓷套管與金屬套管，套管作為光纖適配器中最重要的部件，采用陶瓷制作對準套管的光纖適配器的使用效果遠好于使用金屬作為對準套管的光纖適配器，這是因?yàn)樘沾傻木w結構非常堅硬，不會像金屬材質那樣隨著時間的推移而變形，因此它可以實現快速對齊，并且實現高精度光纖端面連接。

按接口數量區分

可分為單聯、雙聯、四聯，接口數量則是根據客戶需求或者相應零部件進行搭配，一般情況下LC光纖面板多為四聯，而SC光纖面板多為雙聯。

按端口防護區分

又可區分為防塵塞與翻蓋型防護蓋，翻蓋型防護蓋的設計主要是為了在光纖通光使用過程中，避免插拔跳線損傷眼睛。

總結

光纖適配器的種類多種多樣，歸根到底，它們都是光纖端接的橋梁。合適的適配器方便我們更好的端接，好的適配器能提升整個網絡鏈路的性能，小小的適配器，也有大大的學問。
