布線知識 | 數據中心MPO預端接系統應用方案

導語

隨著移動互聯網、物聯網loT以及云計算的廣泛應用，數據流量呈爆炸性增長，根據以大網聯盟 (Ethernet Aliance）給出的數據分析表明，我們對數據傳輸技術的需求處于400Gbps階段，未來可能會向800Gbps甚至1.6Tbps的方向發展。傳統的數據中心布線系統已經很難滿足高速率的發展，所以高速率MPO預端接系統的推行會越來越快。

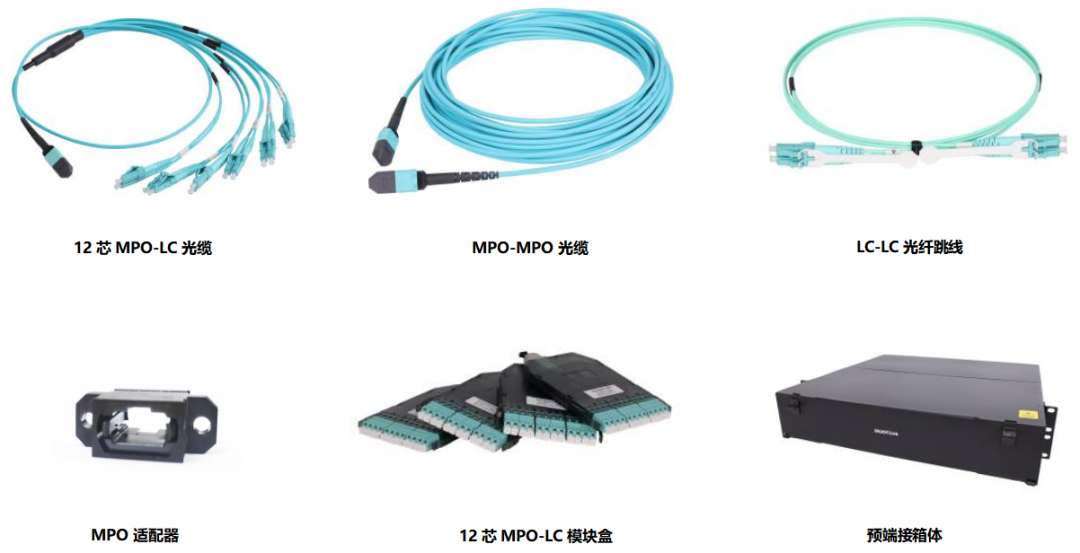

想要了解MPO預端接系統的實際運用情況，我們要先了解光纖傳輸?shù)臉O性。

光纖鏈路極性：即從光鏈路一端的“發”到另一端的“收”；

光纖的傳輸都是利用收發器的“發”和“收”傳輸信息，所有的方法都要利用“雙工跳線”來形成光纖鏈路。通過布線系統維持正確的發到收極性，對于通信系統的運行至關重要。TIA標準定義了兩種不同種類的LC或SC雙工光纖跳線來完成端對端的雙工連接：

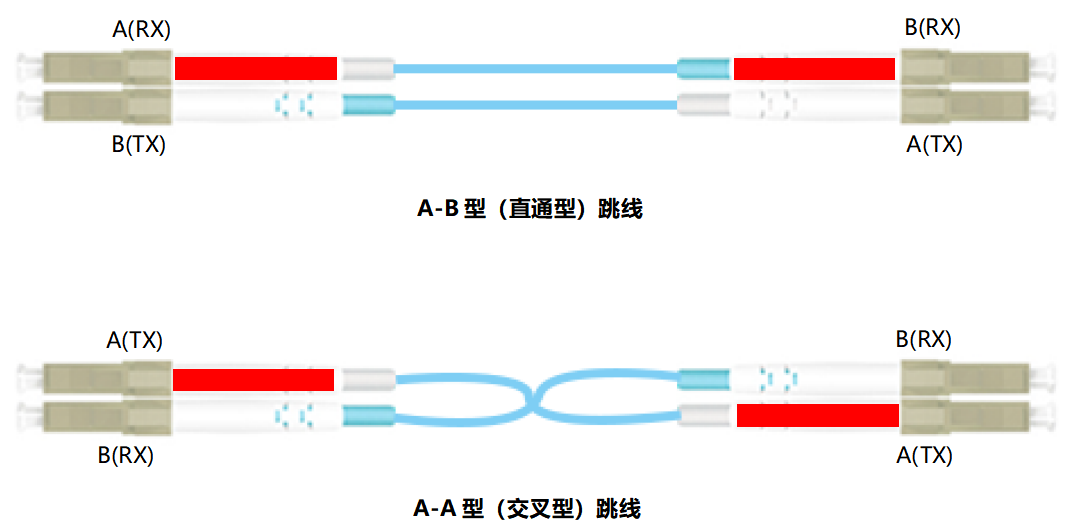

A-B型（直通型）跳線、A-A型（交叉型）跳線。

MPO-MPO直通型光纜（Type-A）

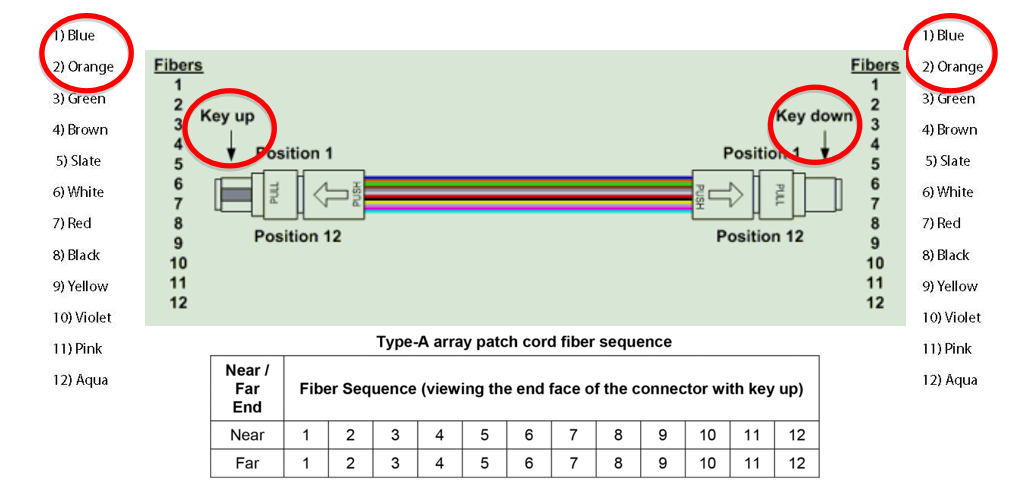

Type A（直通型）：MPO-MPO跳線兩端纖芯排列位置相同，即一端的1對應另外一端的1, 一端的12對應另外一端的12。如下圖所示

兩端纖芯排列位置相同，為了保證光鏈路一端的“發”到另一端的“收”的原則，所以該鏈路一端使用的是標準雙工A-A型跳線，另一端使用的是A-B型跳線。

MPO-MPO完全交叉型光纜（Type-B）

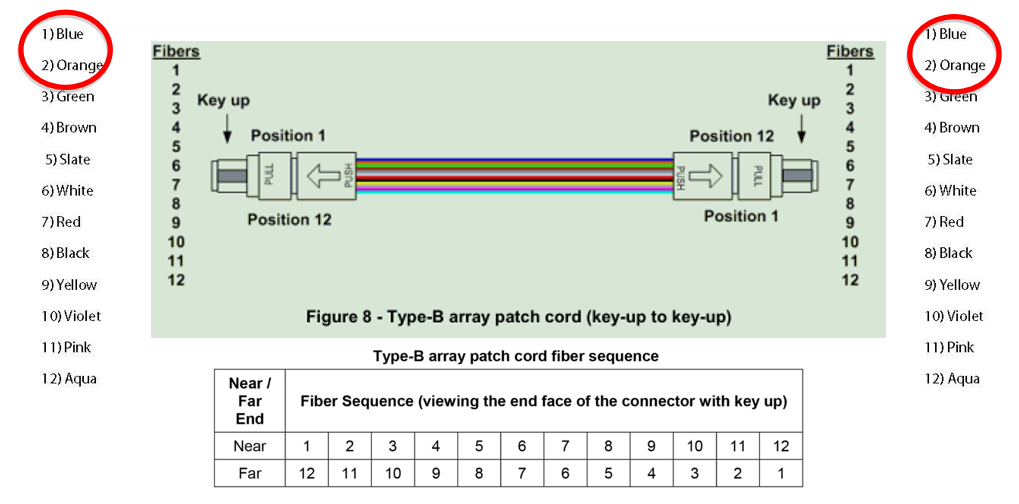

Type B（完全交叉型）：MPO-MPO跳線兩端纖芯排列位置是相反的，即一端的1對應另外一端的12，一端的12對應的是另外一端的1。如下圖所示

兩端纖芯排列位置相反，為了保證光鏈路一端的“發”到另一端的“收”的原則，所以該鏈路兩端都使用的是標準雙工A-A型跳線（或者兩端都使用標準雙工A-B型跳線）。

MPO-MPO線對交叉型光纜（Type-C）

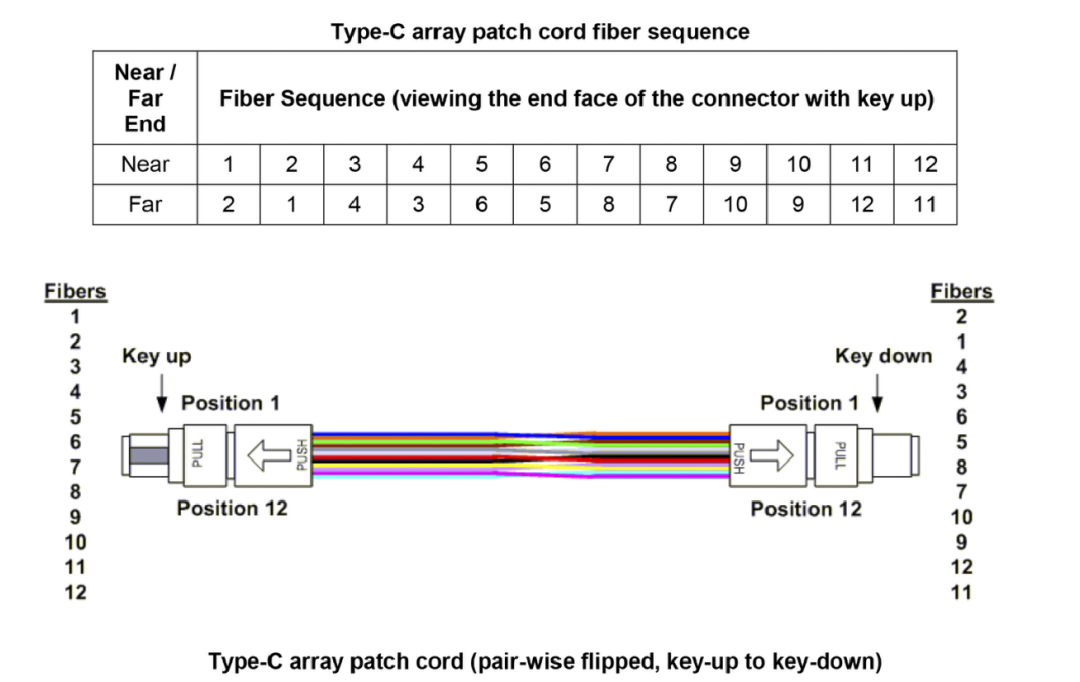

Type C（線對交叉型）的MPO-MPO跳線是相鄰的一對纖芯位置交叉，即一端的纖芯1對應另外一端的2，一端的纖芯12在另外一端是11。如下圖所示

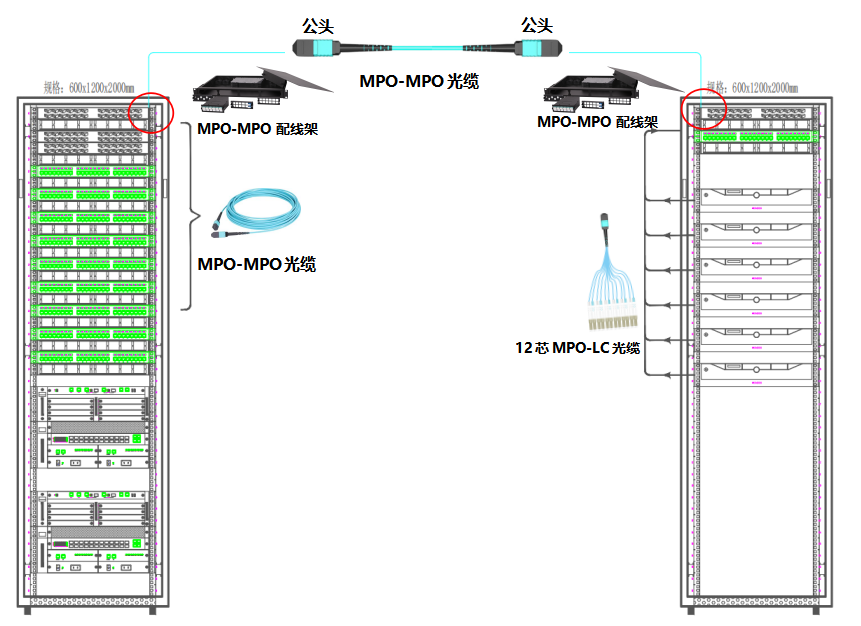

實際實用情況

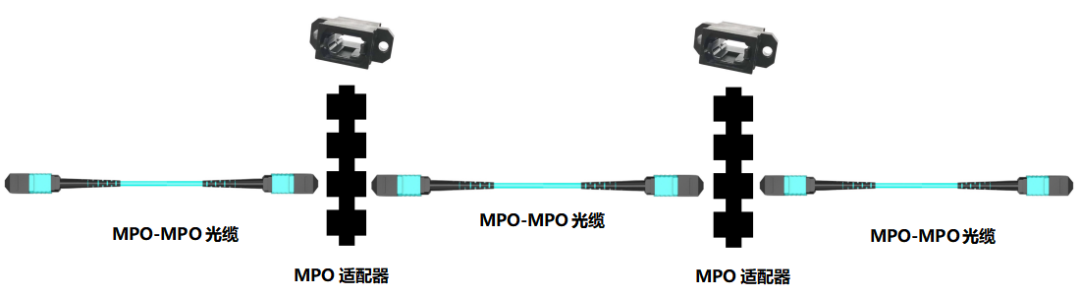

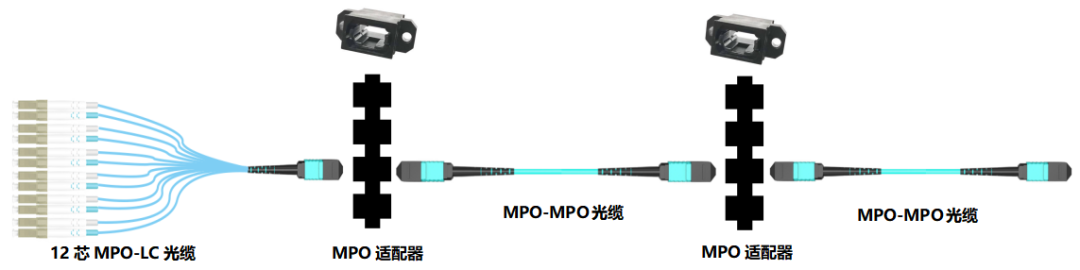

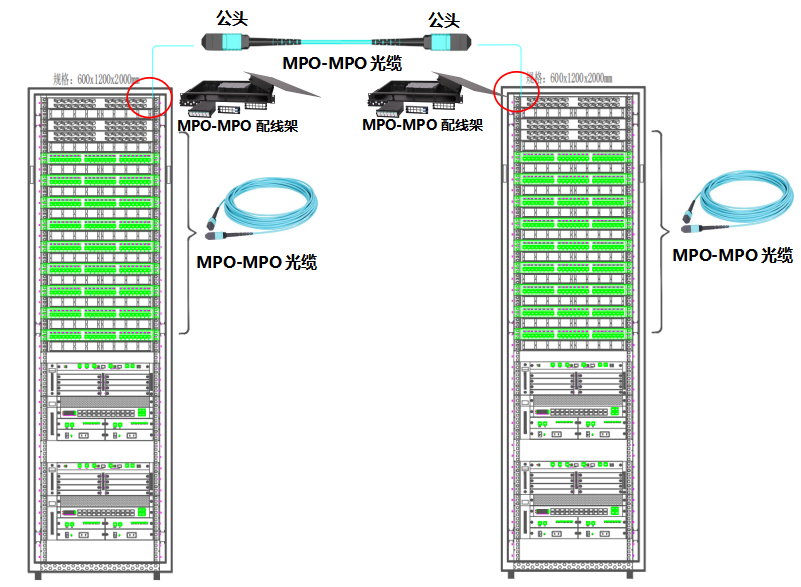

兩端都為MPO接口的連接鏈路

MPO至MPO的接口，主要可以支持40GBASE-SR4、100GBASE-SR4、200GBASE-SR4、400GBASE-SR8、400GBASE-SR16、400G-BiDi的以太網傳輸應用。

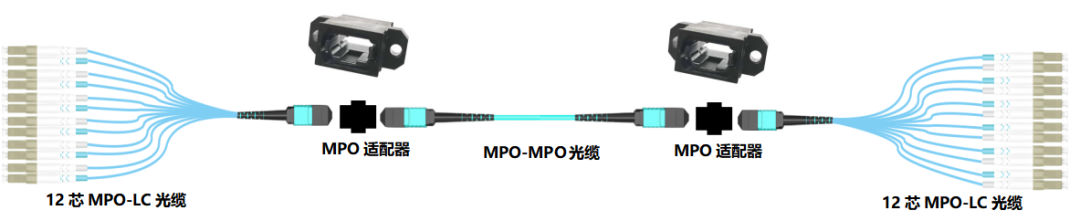

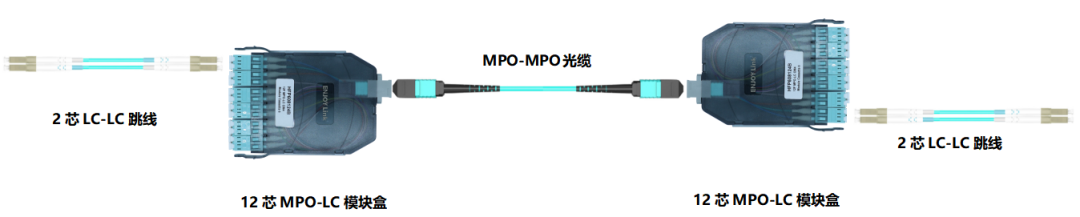

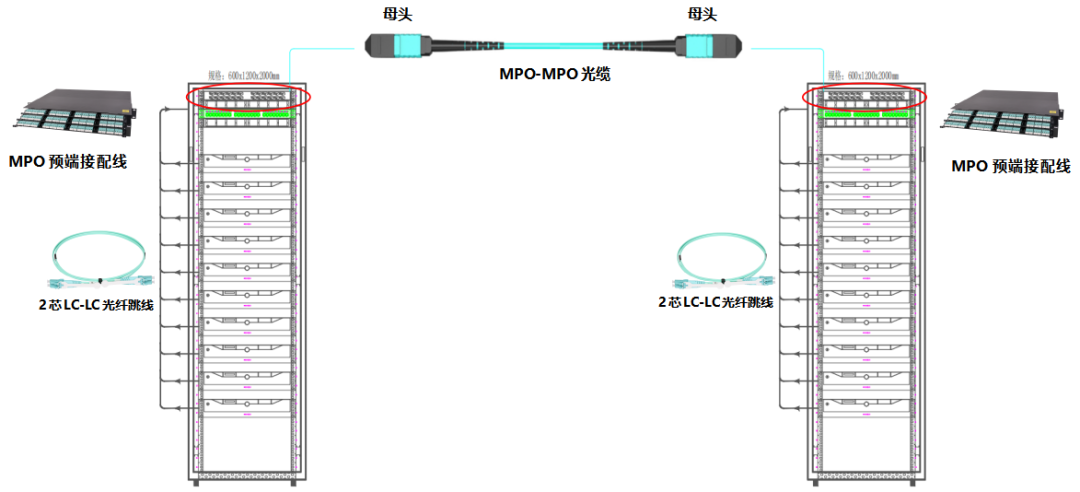

兩端都為LC接口的連接鏈路

2LC至2LC的接口，主要可以支持10GBASE-SR、25GBASE-SR、40G-SWDM4、100G-BiDi、100G-SWDM4的以太網傳輸應用。

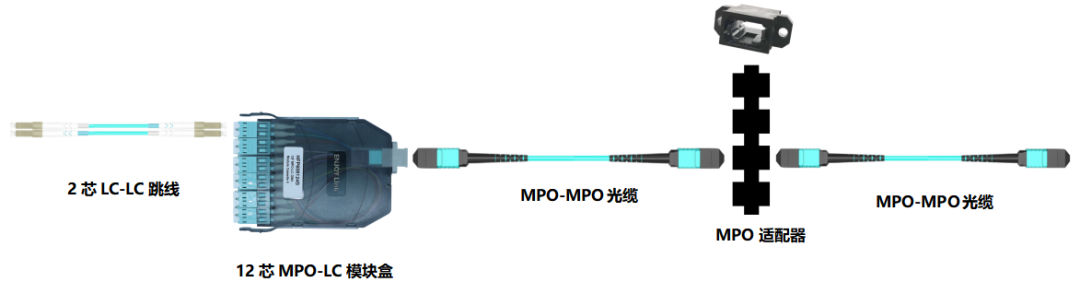

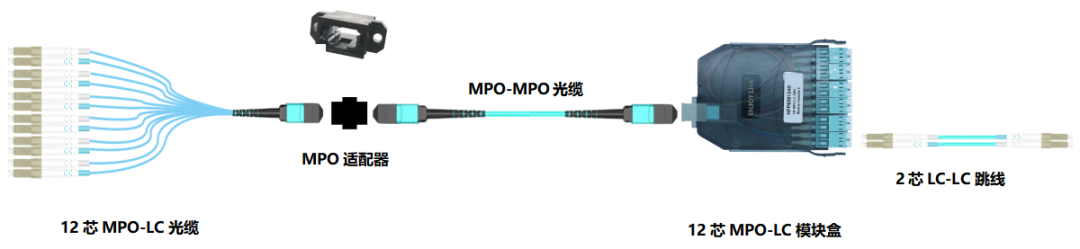

一端都為MPO接口，一端為LC接口的連接鏈路

MPO至2LC的接口，主要可以支持40GBASE-SR4至10GBASE-SRx4、100GBASE-SR4至25GBASE-SRx4、100GBASE-SR10至10GBASE-SRx10的以太網傳輸應用。

總結

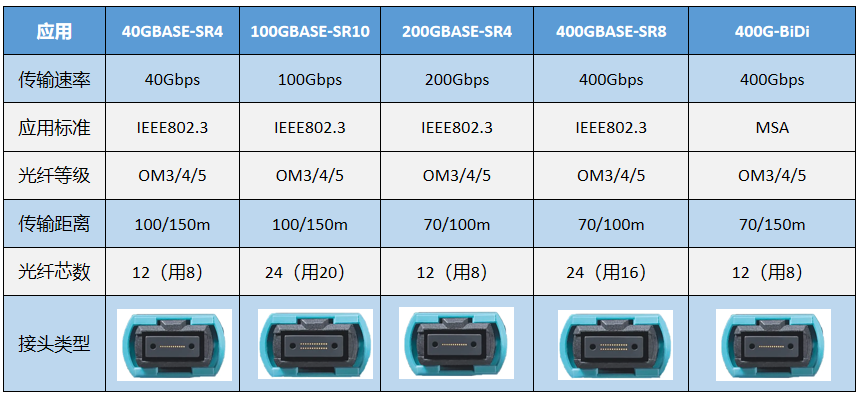

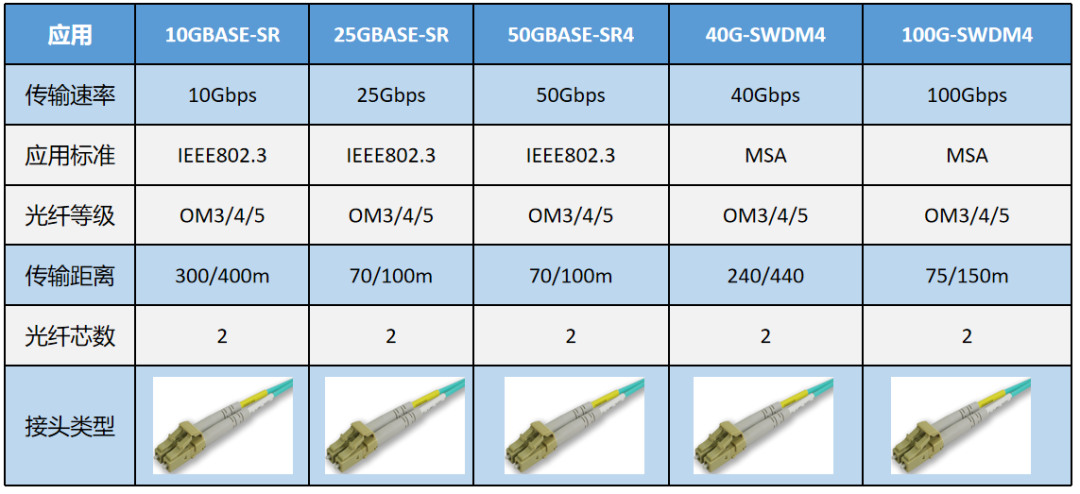

不同的模型支持的協議、傳輸應用、速率都大不相同。需根據項目的實際連接情況來選擇不同連接模型、連接級性和MPO的公（母）頭型。ISO/IEC TR 11801-9908 給出的多模光纖布線系統選型指南中，建議多模光纖布線系統類別應基于部署的網絡應用類型和鏈路長度來選擇，OM3和OM4能夠支持所有網絡 10/40/100/200/400G應用類型，當使用短波分復用技術（如400GBASE-SR4.2）時OM5能夠支持更長的傳輸距離。常見的應用類型如下圖所示：
