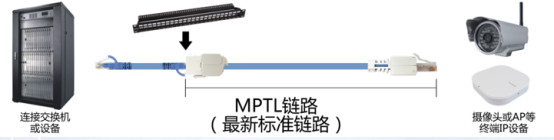

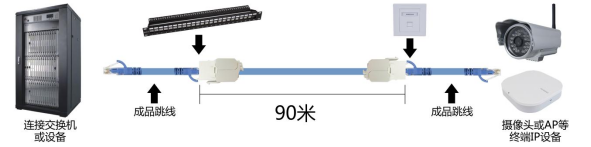

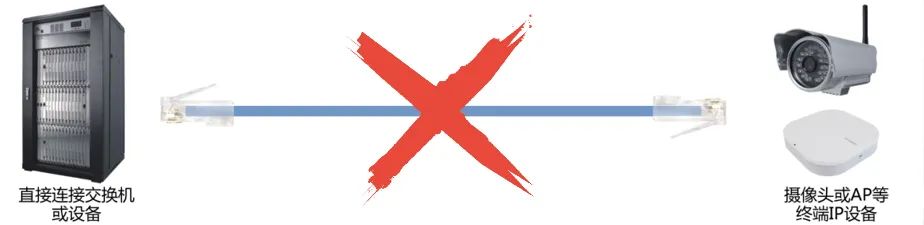

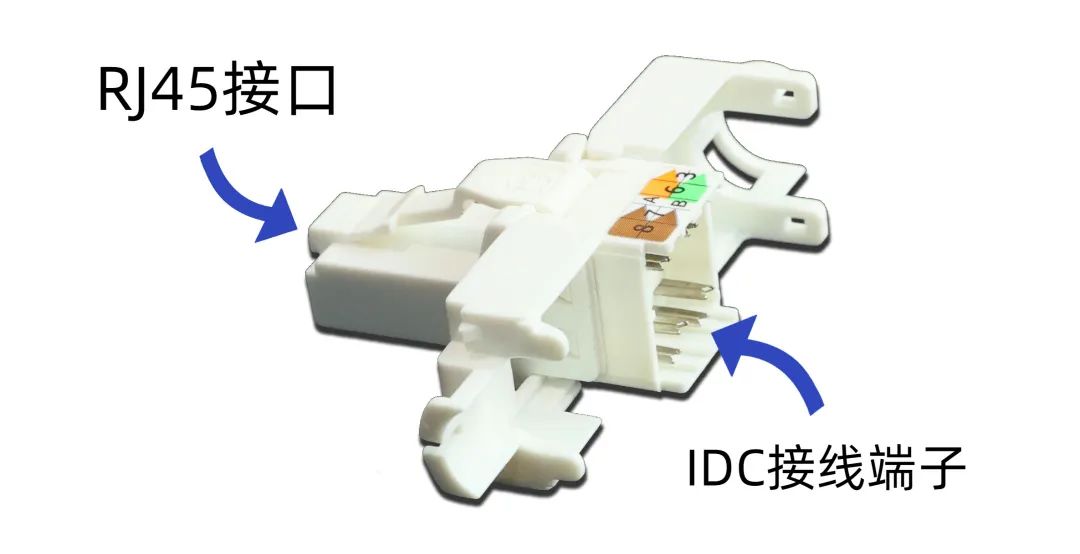

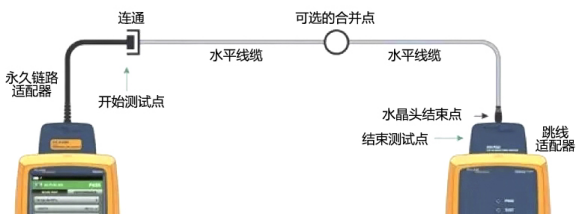

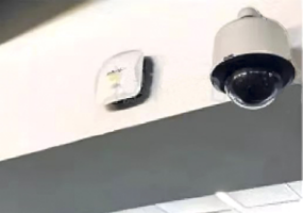

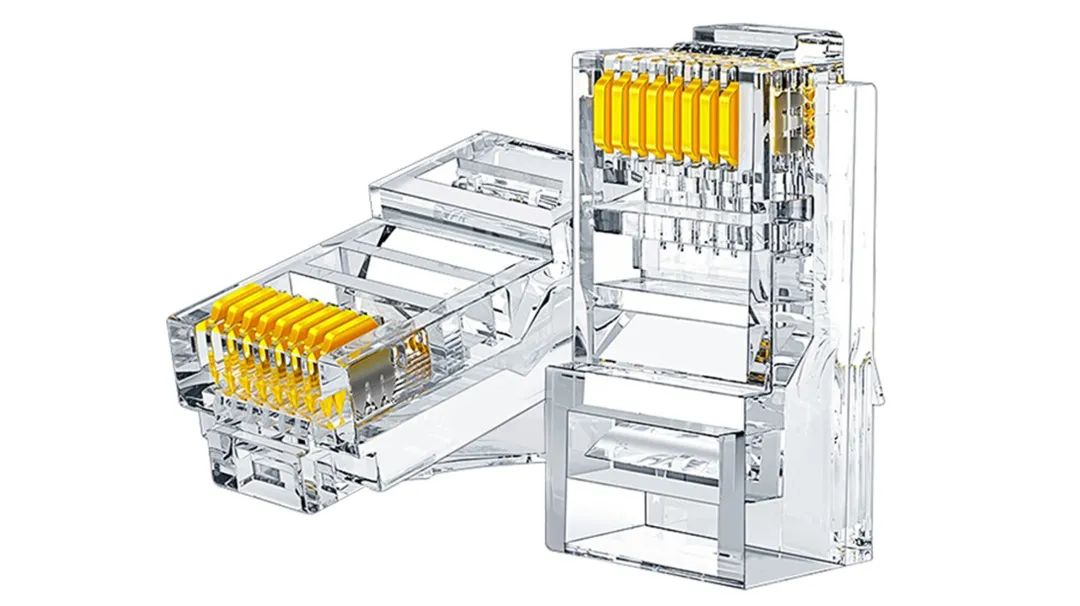

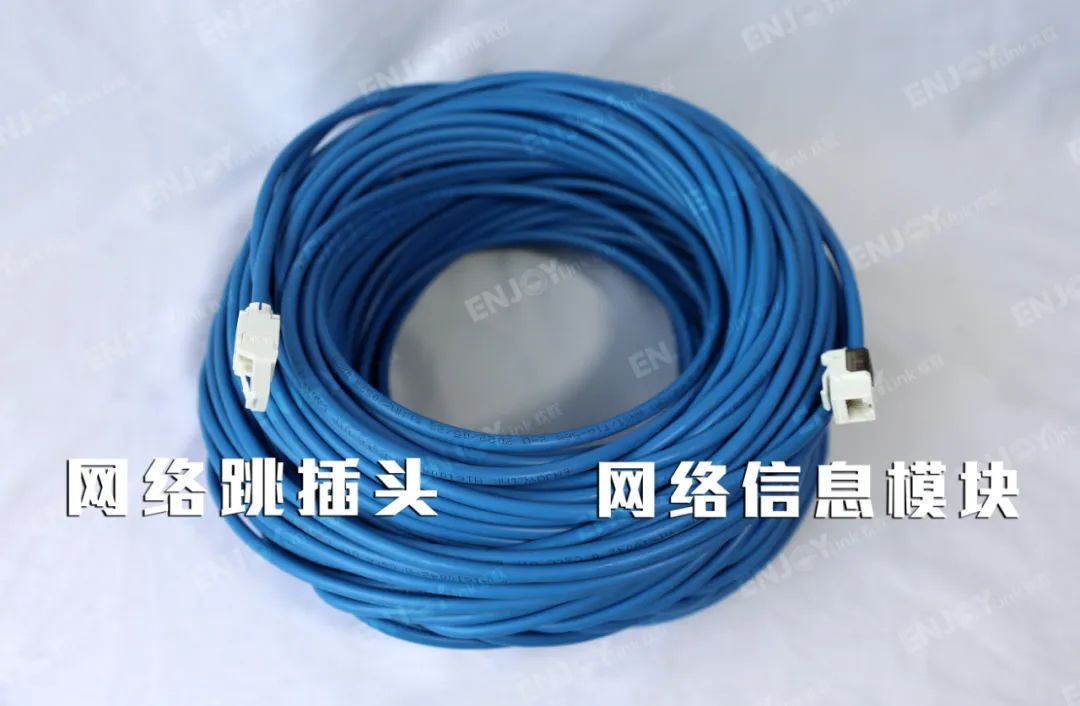

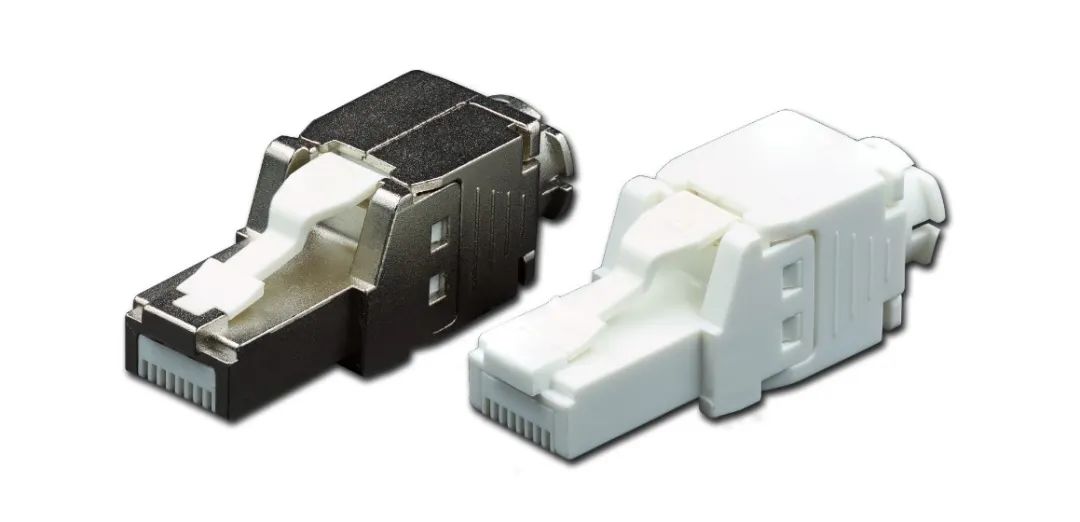

網絡跳插頭在綜合布線MPTL鏈路中的重要性發表時間：2023-07-08 10:06 什么是MPTL鏈路？什么是跳插頭？  MPTL（Modular Plug Terminated Links），即模塊化插頭端接鏈路，是一種將水平電纜的一端端接到RJ45插頭，從而直接連接到設備的布線方式。MPTL 本質上是一種永久性的鏈路，取代了典型的插座間永久鏈路。其標準出自于2018年發布的TIA-568.2-D。  網絡跳插頭，其結構類似于RJ45水晶頭加RJ45網絡信息模塊的結合體，可以把它當做是RJ45水晶頭的升級版本，連接設備端為RJ45接頭，卡接網線端為IDC接線端子，不僅方便終端設備的連接，而且極大改善網線卡接困難的問題。內含PCB組件，給鏈路提供了更優的串擾補償和更高的測試余量。 MPTL鏈路對綜合布線的影響 隨著各類系統不斷添加到網絡中，MPTL 的使用將保持增長的趨勢。最新版TIA568.2-D-2018也將模塊化插頭端接鏈路 （MPTL） 進行了標準化和規定。新標準允許對MPTL 進行現場測試，在以前這是不可能實現的。業界領先的測試儀表公司已經開發了對應的測試方法和設備，可驗證包含MPTL 在內的信道滿足6 類或 6A 類的性能要求，為1Gbps以及更高的數據速率提供良好支持。MPTL鏈路主要適配于終端設備為無線AP或高清視頻監控的鏈路上，下圖為MPTL鏈路的測試模型：  為什么要使用MPTL鏈路？ 在推出MPTL鏈路之前大多數無線AP和視頻監控的布線方式有兩種： 國標GB 50311標準上規定的鏈路  按照永久鏈路及信道的模型進行布線及安裝，如下圖，監控點、無線AP點由于功能需要，位置往往比較高，且多在室外，如果嚴格按照永久鏈路的模型布置，施工與維護極其的不方便，并且有三個弊端：  1、跳線裸露在外，可能會被無意或蓄意破壞，安全系數極低； 2、跳線裸露在外，影響美觀； 3、增加面板、跳線的用量，增加成本，且布線不方便。 實際項目上存在的非標鏈路  實際安裝的時候，很多項目為了節約成本，直接在網線兩端打上水晶頭，直接接入交換機和終端設備當中。雖然該做法也能傳輸信號，但是這種方式是不符合規范的。存在的問題如下： 1、標準上：不符合國內外綜合布線標準的規定； 2、管理方面：前后端水晶頭直接接入設備，不利于后期運維操作； 3、安全隱患：用水晶頭直接壓接網線，很容易把網線芯線壓歪或者壓斷，導致鏈路性能下降或者損壞接入設備。 MPTL鏈路的重要性 MPTL鏈路的布線方式如下圖：  終端設備可直接接入綜合布線系統當中。該鏈路模型中：網線一端接的是網絡信息模塊，另一端接的是網絡跳插頭，滿足六類及以上的布線系統的傳輸性能。該鏈路為終端設備為無線AP、高清視頻監控等信息傳輸提供了非常好的解決方案。其優勢如下：  1、為終端設備提供了更靈活、可擴展的接口連接方案； 2、由于MPTL鏈路直接滿足終端設備的接口需求，系統的安裝和維護過程變得更加簡化。不再需要安裝和管理大量的適配器或轉接線，減少了潛在的故障點和維護成本； 3、跳線不裸露在外，提高了美觀度，并且增加了終端設備連接的安全性。 MPTL產品選擇要點 MPTL鏈路模型中：網線一端接的是網絡信息模塊，一端接的是水晶頭或網絡跳插頭。  水晶頭  屏蔽網絡跳插頭、非屏蔽網絡跳插頭 打線方式上 水晶頭是直接與網絡線纜壓接的，而標準的六類網線：銅徑為0.57±0.02mm，如此粗的銅徑直接壓接水晶頭，很容易把網線壓歪或者壓斷，導致終端連接出問題，性能不過關，更嚴重甚至損壞設備； 網絡跳插頭的打線方式與網絡信息模塊類似，有IDC接線端子，可接受端接22-26AWG的網絡線纜，確?？ń痈永喂蹋⑶也粫p傷線纜和設備。 性能上 網絡跳插頭作為升級版的水晶頭，內含PCB組件，可給鏈路終端提供串擾補償，使MPTL鏈路的測試余量比水晶頭端接的時候余量更高。 施工上 水晶頭只有一次打線的機會，如果打線出現錯誤，則水晶頭就直接報廢。而網絡跳插頭的打線方式為網線與IDC接線端子之間的卡接，所以發生打線失誤的時候，可以直接把網線芯線取出來，重新在跳插頭里進行壓接，不會造成浪費。 總結 MPTL鏈路的推出是為了滿足日益增長的數據需求，提供更高的帶寬和靈活性，并以更低的成本實現網絡連接。MPTL鏈路是一種測試模型，在MPTL鏈路中，對于百兆網絡鏈路另一端可以是常規水晶頭，但對于千兆及以上網絡鏈路，使用水晶頭可能會存在現場施工困難、性能余量偏低甚至通過不了測試等問題，而使用具有性能補償?shù)木W(wǎng)絡跳插頭才能更好的滿足網絡傳輸?shù)母黜椥阅?/strong>。 所以當終端設備為無線AP或者視頻監控的時候應該首選MPTL鏈路進行連接，保證鏈路的性能、美觀度、安全性。而使用MPTL鏈路情況下，建議采用跳接頭進行終端連接，提高鏈路余量，降低施工和運維難度，更加符合標準規范。 公司簡介 廣東歡聯電子科技有限公司是專業從事綜合布線等產品的研制和銷售，是全球領先的網絡基礎設施供應商之一，長期為BATJ等客戶的大型數據中心提供優良的網絡解決方案，并為包括美國及歐洲主要電信公司（Verizon、AT&T、T-mobile、Vodafone）等全球100個國家合作伙伴的網絡提供性能優異的基礎設施。歡聯電子（ENJOYLink）端到端的解決方案，包含了客戶建立高性能的有線和無線網絡所要求的一切硬件。歡聯電子（ENJOYLink），她是互聯網數據的中心，云的最堅實的架。通過堅持不懈的技術革新，提供的基礎設施實現人與技術的互聯。伴隨著時代的發展，歡聯電子（ENJOYLink）的目標一如既往：幫助客戶創造、革新、設計并建立傳輸更快更好的網絡，將始終為客戶提供在家中在工作中所需的最優的網絡解決方案。 |
