光纜系統測試與驗收

       在光纖工程項目中必須執行一系列的測試以便確保其完整性，一根光纜從工程安裝到傳輸測試是光纜布線系統工程驗收的必要步驟。
       國家標準《GB 50312-2016綜合布線工程驗收規范》中明確要求對綜合布線工程進行驗收測試:“綜合布線工程電氣測試包括電纜系統電氣性能測試及光纖系統性能測試。電纜系統電氣性能則試項目應根據布線信道或鏈路的設計等級和布線系統的類別要求制定。各項測試結果應有詳細記錄，作為竣工資料的一部分?！辈季€系統測試可以從多個方面考慮，設備的連通性是最基本的要求;跳線系統是否有效可以很方便地測試出來;通信線路的指標數據測試則相對比較困難，一般都借助專業工具進行。

為大家介紹國內外的光纖測試的標準：

TIA：TIA-568.3-D-1 Multimode

中國：GB/T50312-2016

EN：EN50173 OF-300/500/2000 Channel、EN50173 Fiber Optic Link

ISO：ISO/IEC 11801-2002 Fibre Link、ISO/IEC 11801-2002 OF-300/500/2000 CH、ISO/IEC 14763-3:2014、ISO/IEC 14763-3

       合格的光鏈路必須通過設備中標準數值與真實鏈路數值的對比，并比標準的要求的參數更高，能通過設備的測試，才是合格的鏈路。

不管是單模光纖還是多模光纖，它們都是由玻璃纖維構成，光脈沖信號在其中傳輸?shù)臅r候不可避免的會產生自然損耗，甚至在質量較差的網絡中還存在著附加損耗。所以工程驗收時，對于光纖的測試至關重要。

       根據測試標準，光纖測試分為一級測試和二級測試，一級測試也就是基礎測試，即是通過光源和光功率計進行的雙端測試，測試參數為損耗和長度來評估光纖鏈路的整體傳輸質量是否符合相應的標準

一級測試：使用OLTS，（Optical Loss Test Set）也稱為LSPM Light Source And Power Meter ，顧名思義就是光源和功率計設備，光源發射測試光信號，然后通過被測鏈路后，進入光功率計從而計算衰減，測試的指標包含鏈路的整體衰減和鏈路的長度。測試原理即兩次數值的比較值，通過光功率計讀取設置基準時的光功率和接入被測鏈路時接收到的光功率，將兩者相減，取對數計算為分貝值。

二級測試：即是在一級測試的基礎上再增加OTDR的補充測試，再進行判斷就是二級測試。OTDR是單端測試，二級測試的參數是損耗和回波損耗。隨著現在的高速光纖鏈路越來越多，很多測試通過了一級測試但在網絡傳輸中還是發現有大量的誤碼出現，其實是因為光纖的某個熔接點或耦合點出了問題，這個點的損耗過高且超過標準所要求的范圍，導致傳輸出了問題。所以對于高速傳輸?shù)墓饫w鏈路而言，二級測試就變得十分有必要了。

一、有關使用方面

? 任何情況下均不得直視光纖。

? 裸眼無法看到使用的波長（真正傳輸數據的光是肉眼看不到的）。

? 通電光纖的功率如果足夠大，其發出的光會對視力造成永久傷害。

? 現在使用的設備如果偶爾暴露于其照射下，不會對視力造成傷害。

? 如果您被告知該光纖未通電，也請當作其通電進行處理。

? 永遠不要站在光纖接線板前方，除非所有光纖連接器均配有保護帽。

二、有關設備方面

? 設備測試建議都是無源測試，即光纖里面不能有光。

? 光纖有光會導致測試不準。

? 若存在光太強烈，會損壞測試儀器的光功率接口。

首先，我們使用的設備有：福祿克的CertiFiber Pro光纖測試儀、4根參考跳線、端面檢測儀、光纖端面清潔工具、一段30米的測試線纜。

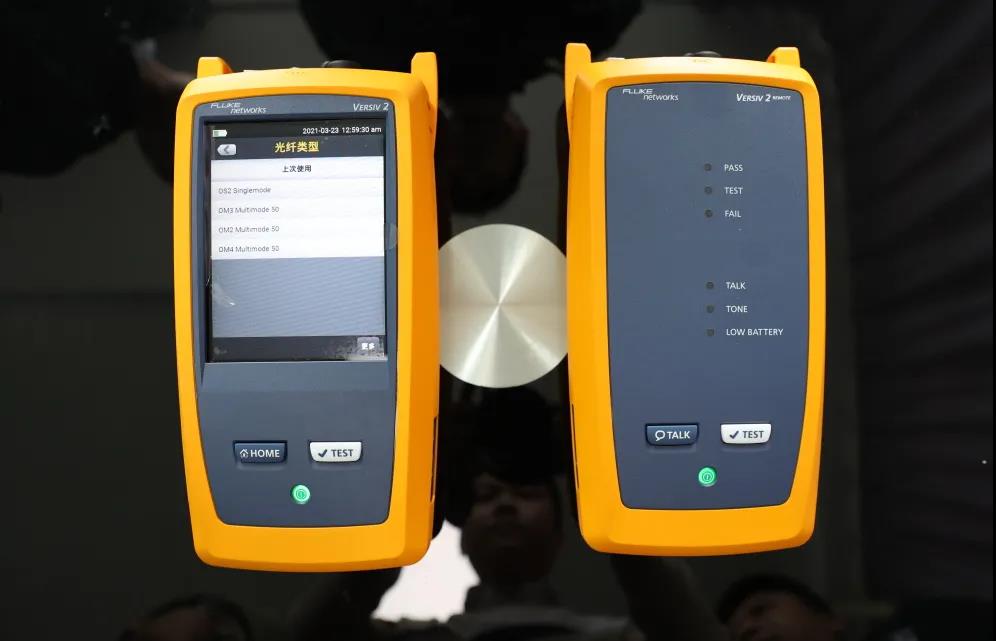

       第一步：使用光纖測試儀將參數設置完成，此次測試，我們采用的測試類型為：雙向智能遠端測試；光纖類型選定為OS2 Singlemode；測試極限值的標準為：TIA-568.3-D-1 Singlemode，參照方法采用：1跳線法；連接器類型為：LC；接線/接頭數量：2/0

       第二步：在測試前，用端面檢測儀將跳線與適配器端面進行查看，觀察端面有無灰塵，其測試標準源于IEC 61300-3-35,測試將顯示通過與否，如無灰塵，則可進行下一步，如發現灰塵，則使用專業清潔工具對端面進行清潔。

       第三步：按照“設置參照”的步驟，將參照跳線連接完畢，在設置參考時，最好將跳線拉直，卷起來容易導致設置參考不通過。

值得注意的是，每次跳線或適配器使用完畢后，需將跳線或適配器防塵蓋蓋上，以免端面進入灰塵，影響測試結果。

       第四步：將測試線纜的兩端進行熔纖，并按要求連接至測試鏈路中

       第五步：進行測試，得出測試結果，并導出最終測試結果與數值。其測試報告可作為驗收報告使用。

通過小編簡單的介紹，相信大家對光纖測試與驗收有了更多的了解，關于測試、關于綜合布線的知識還有很多，下次再為大家講述。
