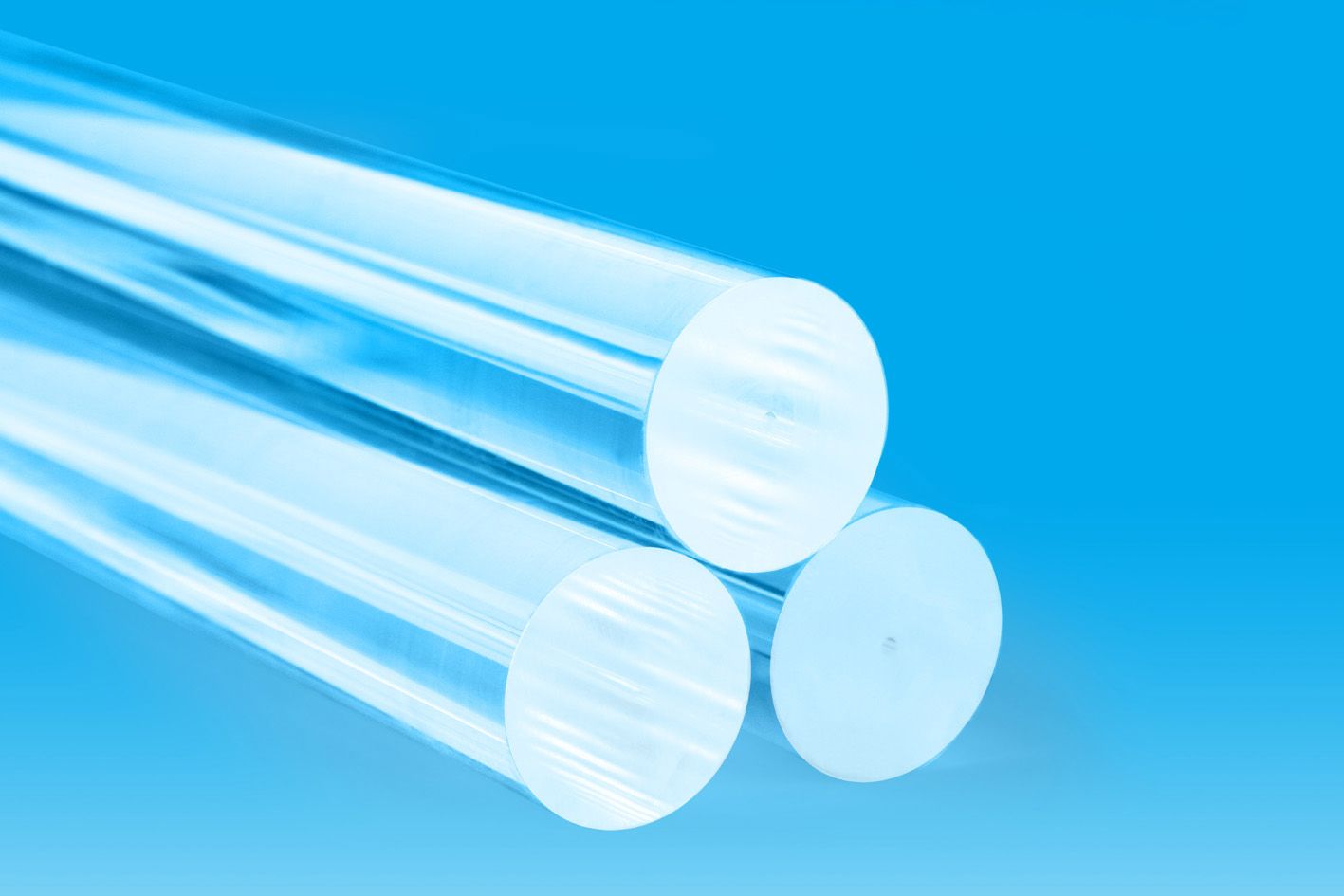

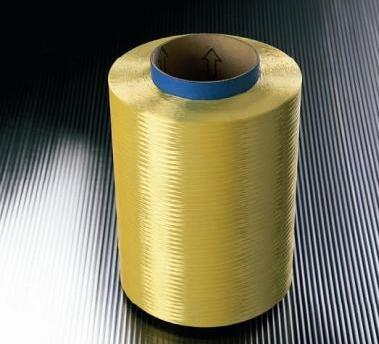

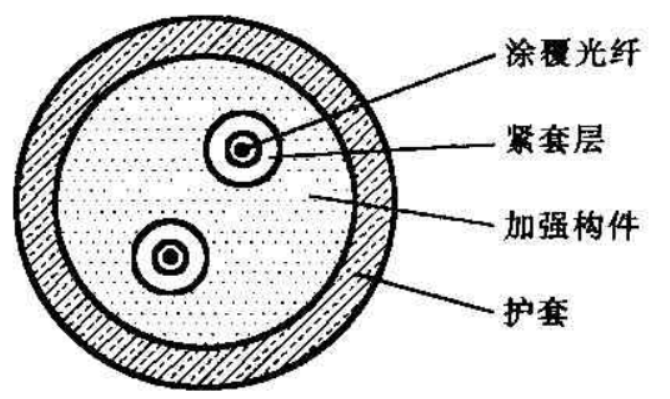

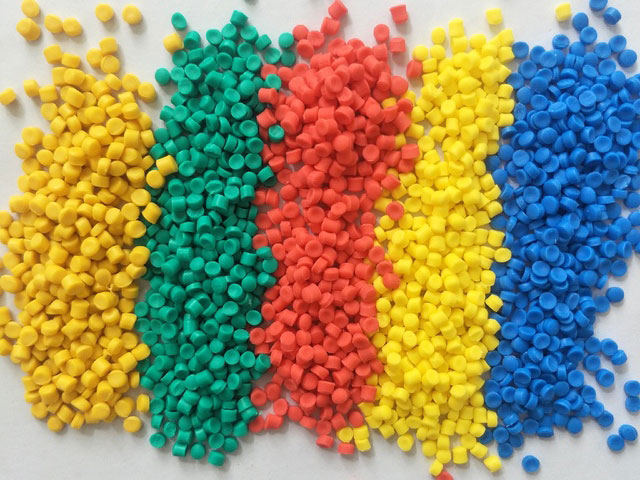

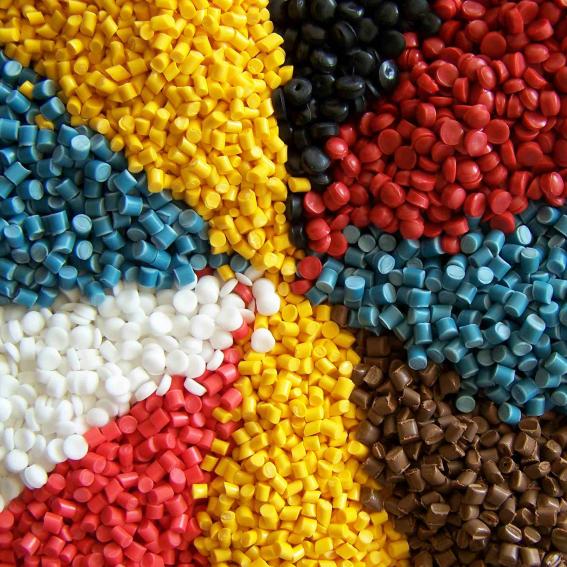

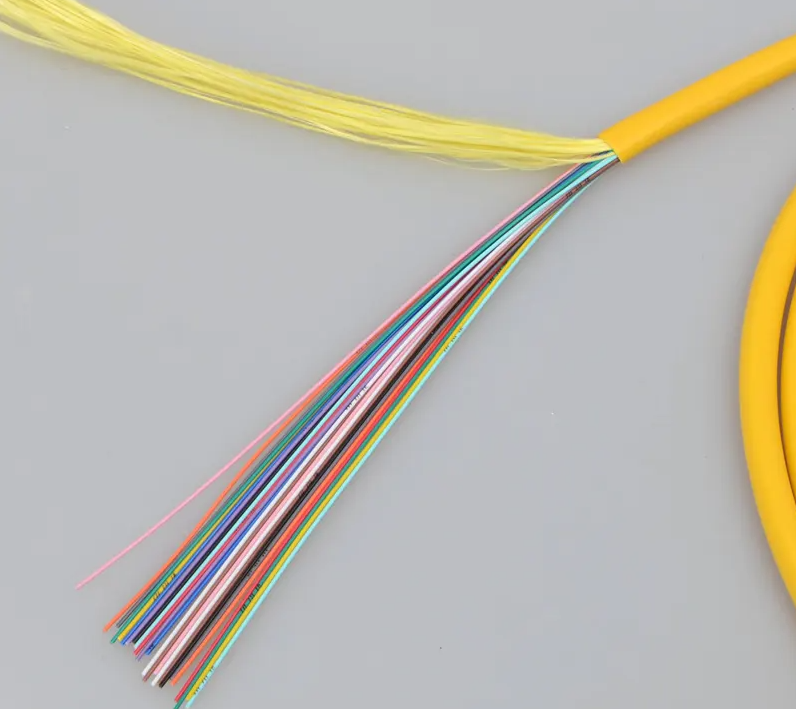

最常見的室內光纜到底長什么樣？發表時間：2024-06-30 11:39  1 前言 室內光纜是綜合布線當中常見的布線線纜，由于室內光纜受到建筑物環境，敷設條件等多因素影響，導致了室內光纜的結構設計趨于復雜化，光纖與光纜所用材料多樣化，光纜的機械性能與光學性能各有側重等。常見的室內光纜有：單芯子纜分支光纜、非集束光纜和集束光纜。小編今天主要來分享的光纜是集束光纜的一個常用種類：GJFJV  GJFJV室內光纜 1 結構組合 室內光纜的行業通用型號為GJFJV GJ-----通信用室內光纜 F-----非金屬加強構件 J-----光纜緊套涂覆結構 V-----聚氯乙烯護套 ps：在護套材料的命名中，H為低煙無鹵護套，U為聚氨酯護套。  2 室內光纜剖面圖  組成成分材料及特點 涂覆光纖 （由光纖以及外部光纖涂覆層組成） 光纖為二氧化硅材料，標準規定包層直徑為：125μm，單模（B1.3）纖芯直徑為：8.6-9.5μm，多模OM1（A1b）纖芯直徑為：62.5μm，多模OM2（A1a.1）、OM3（A1a.2）、OM4（A1a.3）、OM5（A1a.4）的纖芯直徑為：50μm。 在玻璃光纖被預制棒拉出來的同時，為了防止受灰塵的污染，而用紫外光固化的一層彈性涂料，稱為涂覆層。它是由丙烯酸酯、硅橡膠和尼龍等材料組成的。 涂覆層的作用：為保護光纖表面不受潮濕氣體和外力擦傷，賦予光纖提高抗微彎性能，降低光纖的微彎附加損耗功能。 在使用過程中光纖涂覆層可著色，著色層顏色應符合GB/T 6995.2規定的藍、橙、綠、棕、灰、白、紅、黑、黃、紫、粉紅或青綠色。也可不著色，為本色。   緊套層 材料：環保阻燃聚氯乙烯（PVC）、環保低煙無鹵阻燃聚烯烴（LSZH）、OFNR阻燃等級光纜、OFNP阻燃等級光纜； 作用：進一步保護光纖，使光纖能適應于各種場合敷設，具有抗拉、抗壓、抗彎曲的作用，同時具有防水、防潮作用。 使用：緊套光纖的被覆層可著色進行識別，被覆層顏色應符合GB/T6995.2規定的藍、橙、綠、棕、灰、白、紅、黑、黃、紫、粉紅或青綠色。超出顏色識別范圍用色環、色點或其他方式進行識別。  加強構件 材料：芳綸紗，全稱聚苯二甲酰苯二胺，是一種新型高科技合成纖維。具有超高強度、高模量和耐高溫、耐酸耐堿、重量輕、絕緣、抗老化、生命周期長等優良性能；在較高的溫度下，能保持固有的穩定性，非常低收縮率，較低的蠕變以及非常高的玻璃化轉變溫度，另外具有較高的抗腐蝕性能，不導電，除了強酸和強堿外，具有較強的抗化學必能，是優越的光纜加強單元材料。 作用：芳綸紗周向均勻地螺旋層絞或縱向放置在護套內，可以有效地支撐光纜結構，使光纜具有更好的耐拉性和耐壓性能，增強機械性能、提高熱穩定性以及增強化學穩定性的作用。這些作用共同保障了光纜的傳輸性能和使用壽命。 另外芳綸因為其優質的抗拉能力，一般也用作于防彈衣和降落傘的原材料。   外護套 材料：低煙無鹵阻燃聚烯烴（LSZH）、聚氯乙烯（PVC）或OFNR阻燃等級光纜、OFNP阻燃等級光纜，也可根據用戶需要采用其他護套材料。低煙無鹵阻燃聚烯烴應符合 YD/T1113 的規定;聚氯乙烯應符合GB/T8815-2008中Ⅱ型90℃護套級軟聚氯乙烯塑料的規定;熱塑性聚氨酯應符合 YD/T3431-2018《通信電纜光纜用護套材料熱塑性聚氨酯彈性體》中聚醚型阻燃熱塑性聚氨酯彈性體的規定。 作用：進一步保護光纖，使光纖能適應于各種場合敷設，具有抗拉、抗壓、抗彎曲的作用，同時具有防水、防潮作用。而防火要求高的場景會使用到低煙無鹵阻燃外護套，提高光纜安全性，發生火災時有助于保護人員免受火焰、煙霧及燃燒線纜發出的有害氣體的侵害。 使用：護套顏色應符合 GB/T 6995.2的規定。光纜中光纖是 B1.3類時護套顏色應為黃色；B6類時宜為黃色或綠色；AIa.1類時應為橙色，AIb類時應為灰色，A1a.2類時應為青綠色，Ala.3類時應為紫色。   應用場景 1 一般用于建筑物內部通信系統中，例如綜合辦公樓、醫院、學校、金融大廈、商業廣場、數據中心等場景，主要是應用于機房設備之間的互聯以及與外部運營商的通信連接。另外，室內光纜也可以用于家庭網絡布線，如局域網、智能家居等。 2 使用上：室內光纜具有體積小、重量輕、占用空間小、易于安裝和維護的特點。 用戶可根據不同區域的要求，選擇不同類型的室內光纜。 ——在一般家庭或者辦公區域，可以選擇常用的室內PVC光纜； ——在國標GB/T 51348-2019當中要求：①建筑高度大于或等于100m的公共建筑；②建筑高度小于100m大于或等于50m且面積超過100000㎡的公共建筑；③B級以上數據中心； 應采用不低于低煙無鹵B1等級的阻燃光纜； ——在美國的UL1651標準當中對光纜的要求有所不同，該標準當中OFNP阻燃等級光纜是阻燃等級最高的光纜，在光纜上使用風扇強制吹向火焰時，光纜將在火焰蔓延5米以內自行熄滅，同時，光纜不會放出毒煙或蒸汽，該類室內光纜在通信布線應用中通常安裝在通風管道或空氣處理設備使用的空氣回流增壓系統中。  公司簡介 廣東歡聯電子科技有限公司是專業從事綜合布線等產品的研制和銷售，是全球領先的網絡基礎設施供應商之一，長期為BATJ等客戶的大型數據中心提供優良的網絡解決方案，并為包括美國及歐洲主要電信公司（Verizon、AT&T、T-mobile、Vodafone）等全球100個國家合作伙伴的網絡提供性能優異的基礎設施。ENJOYLink歡聯端到端的解決方案，包含了客戶建立高性能的有線和無線網絡所要求的一切硬件。ENJOYLink歡聯，她是互聯網數據的中心，云的堅實的骨架。通過堅持不懈的技術革新，提供的基礎設施實現人與技術的互聯。伴隨著時代的發展，ENJOYLink歡聯的目標一如既往：幫助客戶創造、革新、設計并建立傳輸更快更好的網絡，將始終為客戶提供在家中在工作中所需的最優的網絡解決方案。 |
