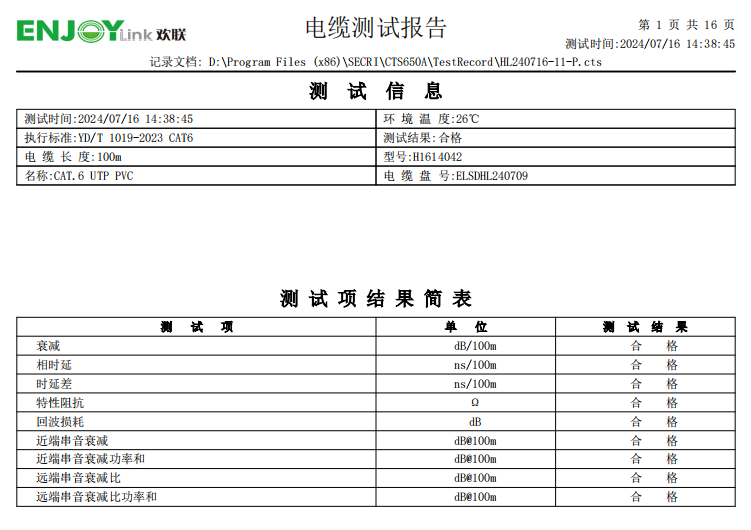

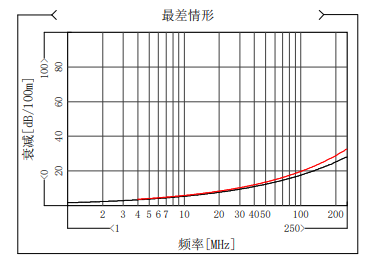

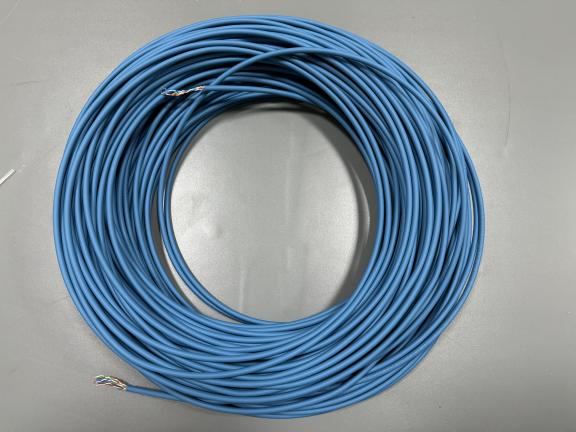

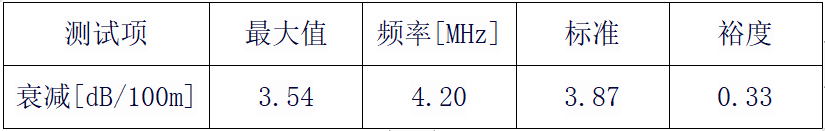

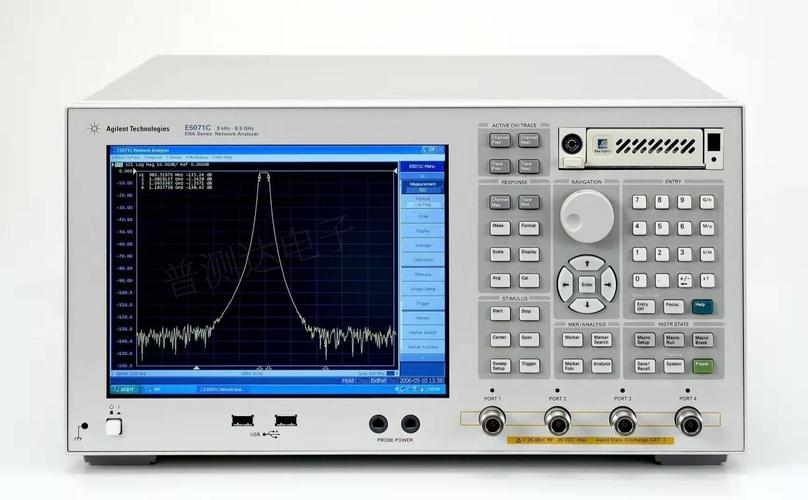

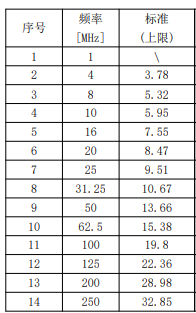

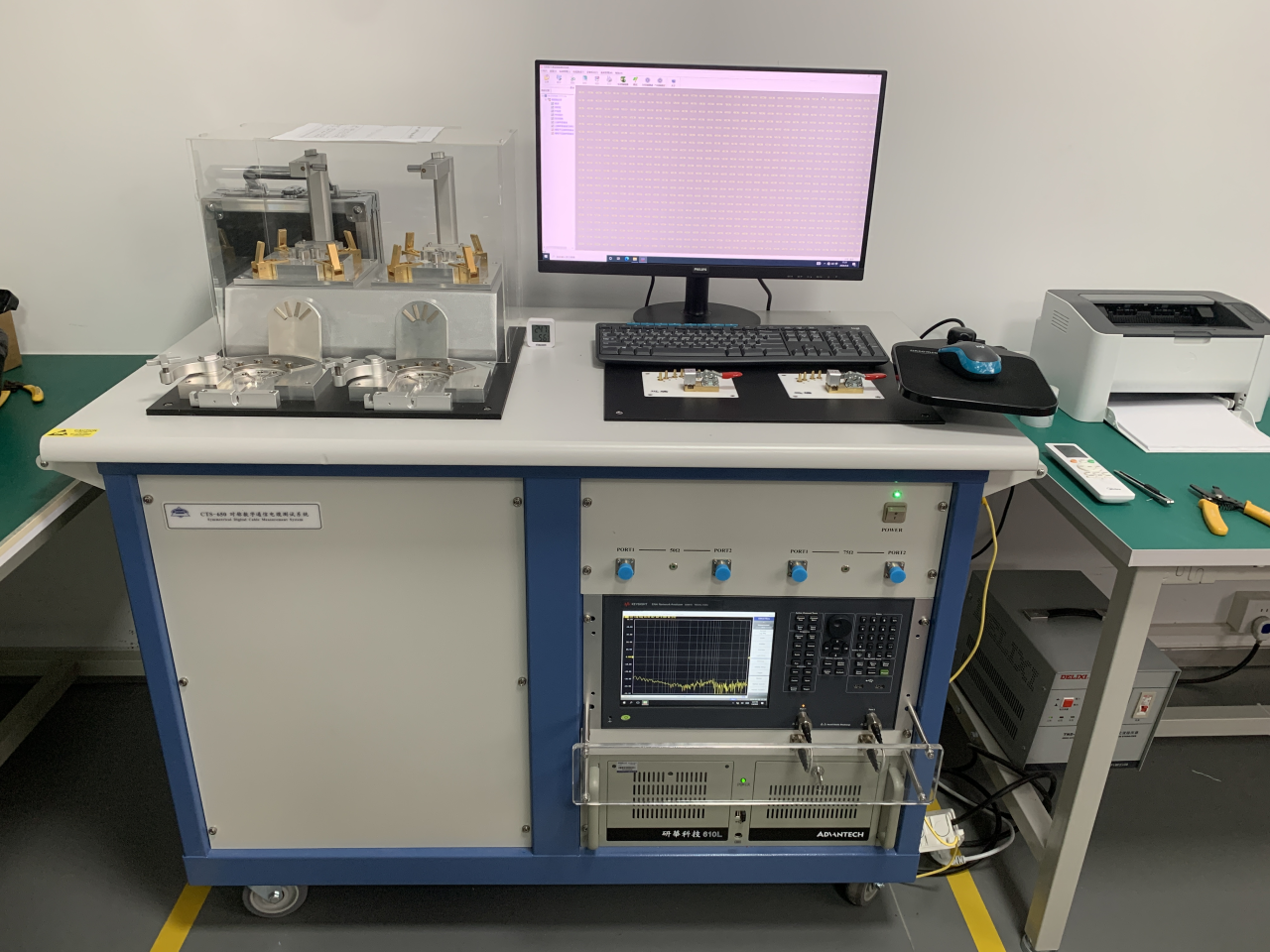

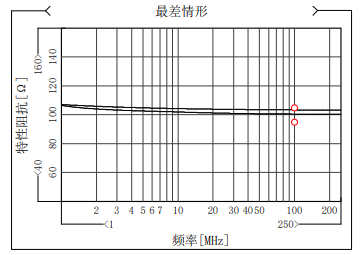

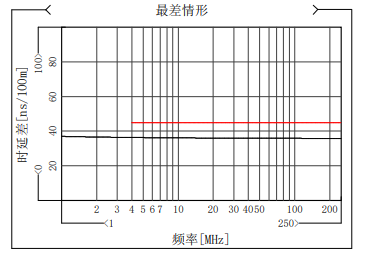

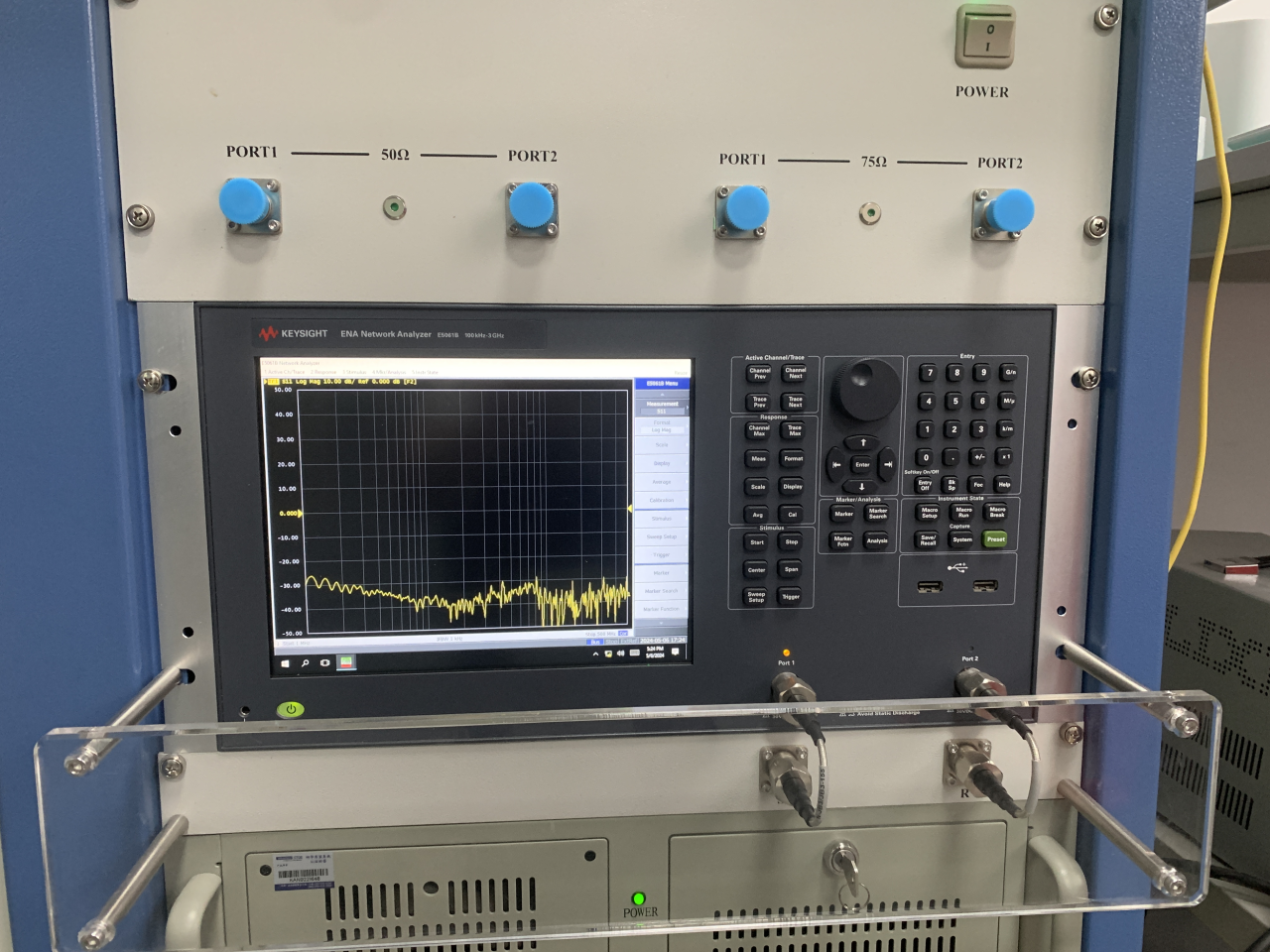

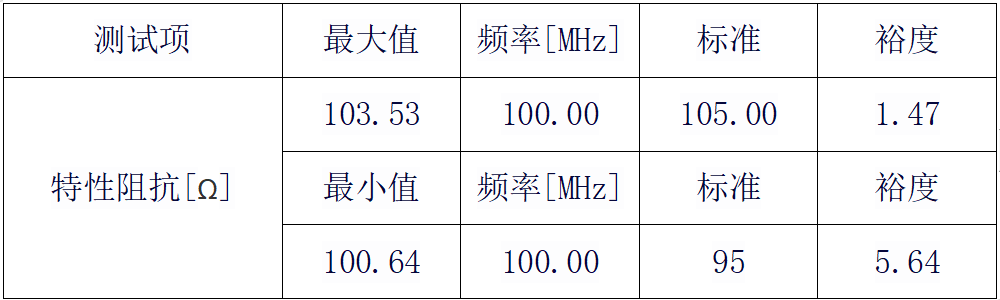

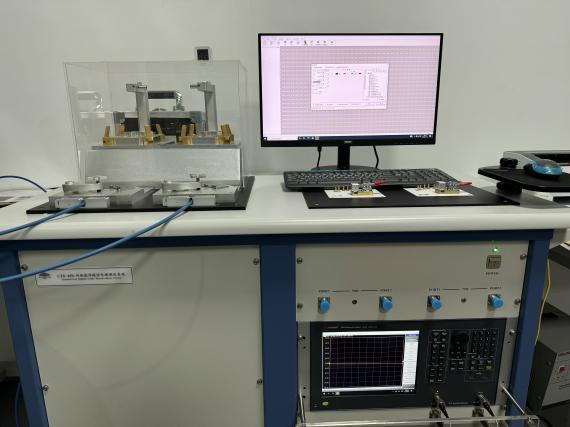

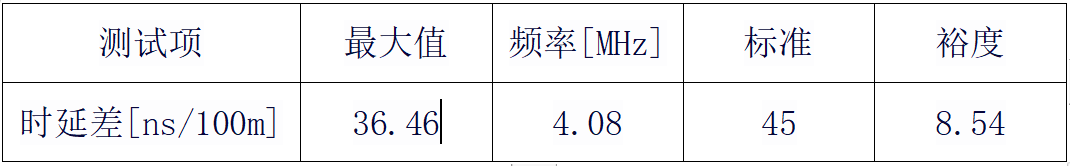

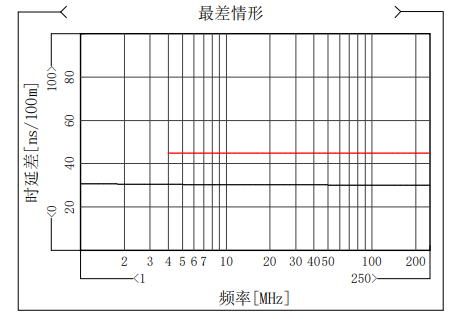

深度干貨 | 關于網線的傳輸特性及測試發表時間：2024-08-03 11:41  引言 網線作為數據傳輸?shù)闹匾浇椋诂F(xiàn)代網絡通信中扮演著至關重要的角色。隨著網絡技術的不斷發展，對于網線的傳輸特性要求也越來越高。本文旨在探討網線的傳輸特性及測試，為用戶提供有價值的參考信息。 測試儀器：矢量網絡分析儀 矢量網絡分析儀（Vector Network Analyzer, VNA），簡稱網分，是一種高精度儀器，用于測量和分析電信網絡中的信號特性。它在電子通信、無線通信、雷達系統等領域有廣泛應用，是現代化測量技術的必備工具。在銅纜生產廠家，實驗室和檢測單位中，網分可以對線纜質量進行全方位的評定。   矢量網絡分析儀 矢量網絡分析儀是CTS-650的核心測量部件。為適合多線對測量的要求，通過特殊電磁設計的高頻通道選換模塊，完成信號的平衡轉換，以適合對稱電纜的測量要求。低頻參數等測量單元，用于測量線對的低頻參數。整臺測量設備在工控機的控制下，完成線對的選擇、測量、數據分析、數據存儲及打印。  CTS-650數據通信電纜自動測量設備 網線的傳輸特性及測試 根據行業標準YD/T 1019-2023,網線的傳輸特性主要包括相時延、時延差、衰減、近端串音衰減、近端串音衰減功率和、衰減遠端串音比、衰減遠端串音比功率和、特性阻抗、回波損耗等方面，這些特性直接影響到網絡信號的傳輸質量、速度和穩定性。（下面以CAT6 UTP 100M網線為例，以及網分的最差情形測試結果）  CAT6 UTP 100M網線  測試圖片  網絡分析儀測試結果 衰減： 主要指的是網絡信號在以雙絞線作為通信介質的有線網絡中傳輸時，?會受到雙絞線自身的電容和電阻的影響而容易發生信號畸變或衰減現象。  CAT6類網線各頻率的衰減標準值   網絡分析儀測試結果-最差情形 相時延 網線相時延是指信號在網線中傳輸時，由于各種因素導致信號的不同部分到達接收端的時間差異。在理想情況下，信號的所有部分應同時到達接收端，以保證信號的完整性和準確性。然而，在實際情況中，由于網線的材料、長度、頻率特性以及傳輸環境的影響，信號的不同部分可能會出現時延差異。  CAT6類網線各頻率的相時延標準值   網絡分析儀測試結果-最差情形 時延差 是指四對線信號從線纜的一端傳輸?shù)搅硗庖欢怂牡臅r間的差異，?因為每對線長度不一樣，?絞接率也不一樣，?所以到達對端時延也不一樣。 根據YD/T 1019-2023標準，6類電纜，從4MHz到電纜規定的最高傳輸頻率的整個頻帶內，電纜內任何兩個線對間的最大時延差應不超過45ns/100m。   網絡分析儀測試結果-最差情形 特性阻抗 是指當信號在傳輸線上傳播時，信號電壓與電流之間的比值。在理想情況下，傳輸線上的電壓和電流應該保持一定的比例關系，即維持一個恒走的特性阻抗。對于網線而言，其特性阻抗通常是由導體、絕緣層以及屏蔽層等結構共同決定的。 YD/T 1019-2023中規定，除3類外，其他類型的電纜在頻率為100MHz時特性阻抗為（100±5）Ω。   網絡分析儀測試結果-最差情形 回波損耗 是衡量信號反射的參數，?用于評估信號在發送和接收過程中反射回原點的程度。回波損耗值越高，?表示電纜的性能越好。  CAT6類網線各頻率的回波損耗標準值  網絡分析儀測試結果-最差情形 近端串音衰減 近端串音意衰減是指電磁能量從一個傳輸回路(主串回路)通過電感耦合和電容耦合串入另一個傳輸回路(被動回路)的現象，并在近端點測得的串?dāng)_值。 CAT6類網線各頻率的近端串音衰減標準值 網絡分析儀測試結果-最差情形 近端串音衰減功率和 近端串音功率和是線纜傳輸過程中所有干擾線對所造成的近端串音的綜合值。近端串音衰減功率和的計算值反映了雙絞線在傳輸信號時，?各線對之間近端串音的衰減情況，?是衡量網絡布線性能的一個重要指標 CAT6類網線各頻率的近端串音衰減功率和標準值 網絡分析儀測試結果-最差情形 遠端串音衰減比 是描述在雙絞線電纜系統中，從一個傳輸回路(主串回路)到另一個相鄰回路(被動回路)的串?dāng)_信號在遠端點的衰減程度的指標。 CAT6類網線各頻率的遠端串音衰減比標準值 網絡分析儀測試結果-最差情形 遠端串音衰減比功率和 遠端串音衰減比功率和是一個評估布線系統永久鏈路性能的重要指標。它表示的是遠端串音防衛度(FEXT)值與插入損耗分貝值之間的差值，通常用于衡量布線系統在線對與線對之間傳輸數據時抵抗遠端串音干擾的能力。 CAT6類網線各頻率的遠端串音衰減比功率和標準值 網絡分析儀測試結果-最差情形 結論 綜上所述，矢量網絡分析儀在網線傳輸特性的測試中發揮著不可替代的作用。隨著信息技術的不斷發展，網絡基礎設施對性能的要求越來越高，矢量網絡分析儀在網線測試中的應用將越來越廣泛，為網絡系統的穩定性和高效性提供有力保障。 公司簡介 廣東歡聯電子科技有限公司是專業從事綜合布線等產品的研制和銷售，是全球領先的網絡基礎設施供應商之一，長期為BATJ等客戶的大型數據中心提供優良的網絡解決方案，并為包括美國及歐洲主要電信公司（Verizon、AT&T、T-mobile、Vodafone）等全球100個國家合作伙伴的網絡提供性能優異的基礎設施。ENJOYLink歡聯端到端的解決方案，包含了客戶建立高性能的有線和無線網絡所要求的一切硬件。ENJOYLink歡聯，她是互聯網數據的中心，云的堅實的骨架。通過堅持不懈的技術革新，提供的基礎設施實現人與技術的互聯。伴隨著時代的發展，ENJOYLink歡聯的目標一如既往：幫助客戶創造、革新、設計并建立傳輸更快更好的網絡，將始終為客戶提供在家中在工作中所需的最優的網絡解決方案。 |
