400G-1.6T數據中心骨干網的布線架構與綜合布線的破局之道

面向1.6T的超高帶寬傳輸，數據中心布線架構需滿足以下關鍵設計原則：

1、架構扁平化與模塊化

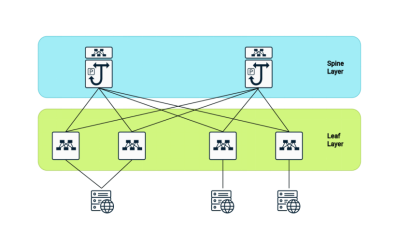

● 為降低時延并適應東西向流量增長，葉脊（Leaf-Spine）架構成為主流，布線系統需支持更靈活的拓?fù)浣Y(jié)構。預端接模塊化解決方案（如即插即用主干光纜）可縮短部署周期，降低人工誤差。

2、超高密度與空間優化

● 單機柜需支持?jǐn)?shù)千條光纖鏈路，MPO/MTP連接器從傳統12/24芯向48芯、72芯甚至144芯升級（符合TIA-604-5標準），布線密度提升300%以上。

● 采用小直徑光纜和銅纜（如1.6mm外徑線纜，符合IEC 60793-2-50 B1.3類單模光纖規范）和緊湊型配線架，節省30%以上機柜空間。

3、超低損耗與信號完整性

●骨干鏈路需支持單模光纖（OS2，遵循ITU-T G.652.D/G.654.E標準）超長距傳輸（≥10km），衰減值≤0.16 dB/km，并采用超精密研磨連接器（IL≤0.15dB，符合IEC 61754-7光纖接口標準）。

● 針對800G/1.6T光模塊的PAM4/PAM8調制技術（基于IEEE 802.3ck和IEEE 802.3db規范），優化光纖的偏振模色散（PMD）和非線性效應。

4、智能化管理與快速運維

● 支持電子配線架（ePatch）和RFID標簽技術（兼容ISO/IEC 18598 AIM系統標準），實現鏈路狀態實時監控與故障秒級定位。

● 通過DCIM平臺集成（符合ANSI/TIA-942-D數據中心基礎設施標準），自動生成拓?fù)鋱D并預測鏈路壽命。

5、綠色節能的剛性需求

● 數據中心的能耗問題備受關注，布線系統需通過低損耗光纖、高效散熱設計（小直徑線纜、空氣冷卻優化）和環保材料（如無鹵素護套）降低整體PUE值。

1、高密度光纖連接系統

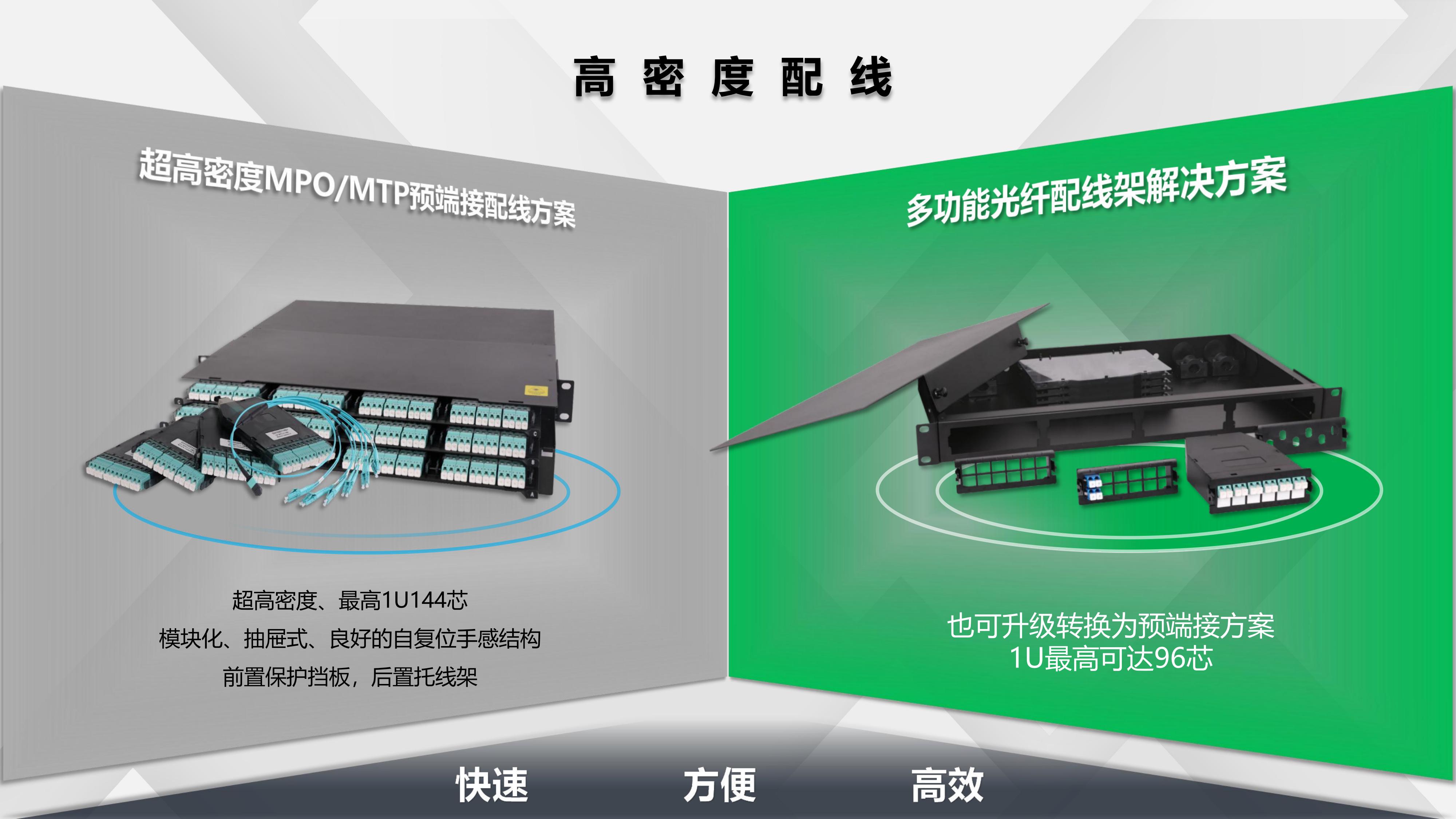

MPO/MTP預端接方案

● 支持72芯/144芯MPO超高密度連接（符合TIA-568.3-D多纖連接器性能標準），單機柜可部署超4000芯光纖。

● 兼容QSFP-DD、OSFP等800G/1.6T光模塊接口（遵循OSFP MSA和COBO聯盟規范），插入損耗≤0.2dB。

● 預端接主干光纜（長度定制±1cm精度，通過IEC 61300-3-35插損測試），部署效率提升60%。

● 更加適配扁平化與模塊化的布線架構

2、極細環保性跳線方案

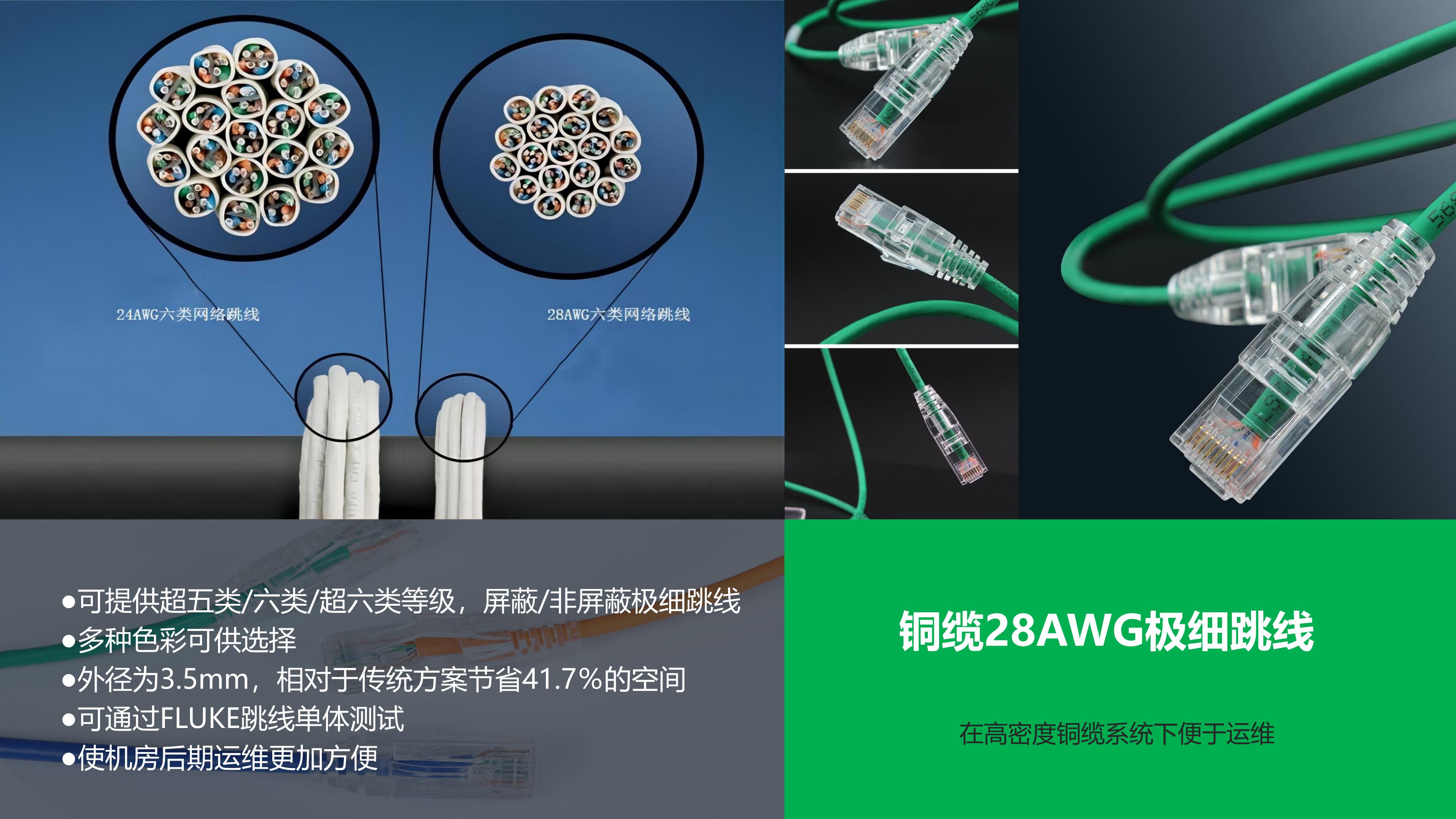

28AWG六類非屏蔽極細跳線

● 節省50~60%的理線空間，可提供更優的線纜管理，同樣的理線管道容納更多跳線，降低項目成本。

● 更細的導體可實現更小的彎曲半徑，優化理線方便安裝，降低后期運維成本。

● 在高密度布線環境中，有利于空氣流通和設備冷卻，有效降低PUE值。

3、智能化管理系統

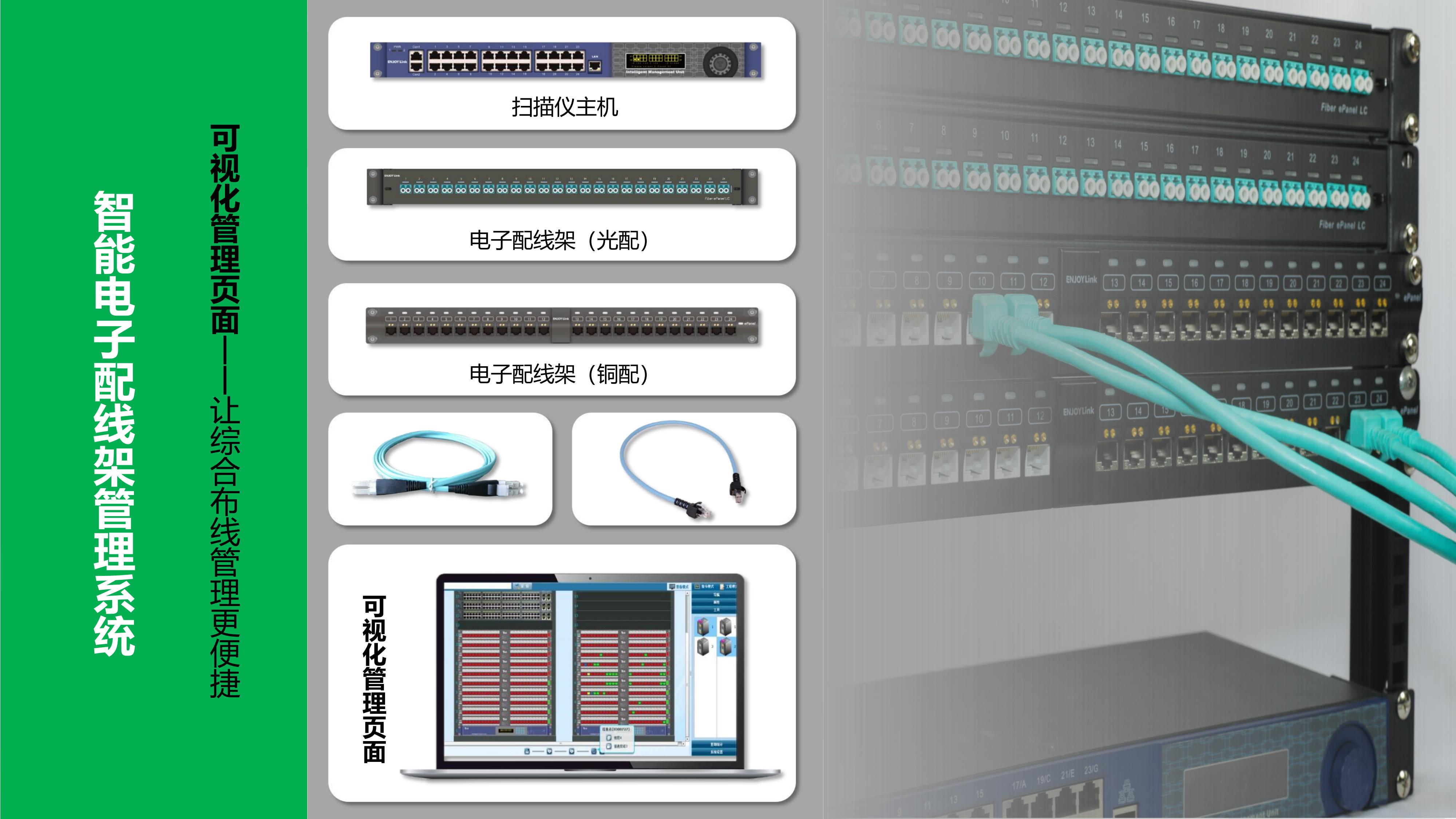

智能電子配線架系統

●實時鏈路狀態監控：通過集成傳感器與RFID技術，實時追蹤端口連接狀態（如插拔記錄、鏈路通斷），自動生成物理層拓?fù)鋱D，避免人工記錄錯誤（符合ISO/IEC 18598 AIM標準）。

● 自動化運維管理：支持遠程端口控制與電子工單下發，結合DCIM平臺實現變更流程自動化（如自動更新資產數據庫）。

● 安全審計與合規性：記錄所有物理層操作日志（如非法插拔告警），滿足ISO 27001信息安全管理要求。

智能PDU系統

● 精細化能耗管理：實時監測每臺設備的電流、電壓、功率及能耗（精度達±1%），支持分路計量（符合IEC 62053-21電能計量標準）。識別高耗能設備，優化負載分配，降低PUE值5%-10%。

● 遠程電源控制：支持遠程開關端口、定時重啟設備（通過SNMP/IPMI協議集成），減少人工現場操作?？焖倩謴?fù)故障設備運行，提升業務連續性。

● 高可用性與可擴展性：支持雙路供電（A/B路冗余）、動態負載均衡（滿足Tier IV數據中心冗余要求）。保障關鍵業務零中斷，適配AI算力集群等高可靠性場景。
