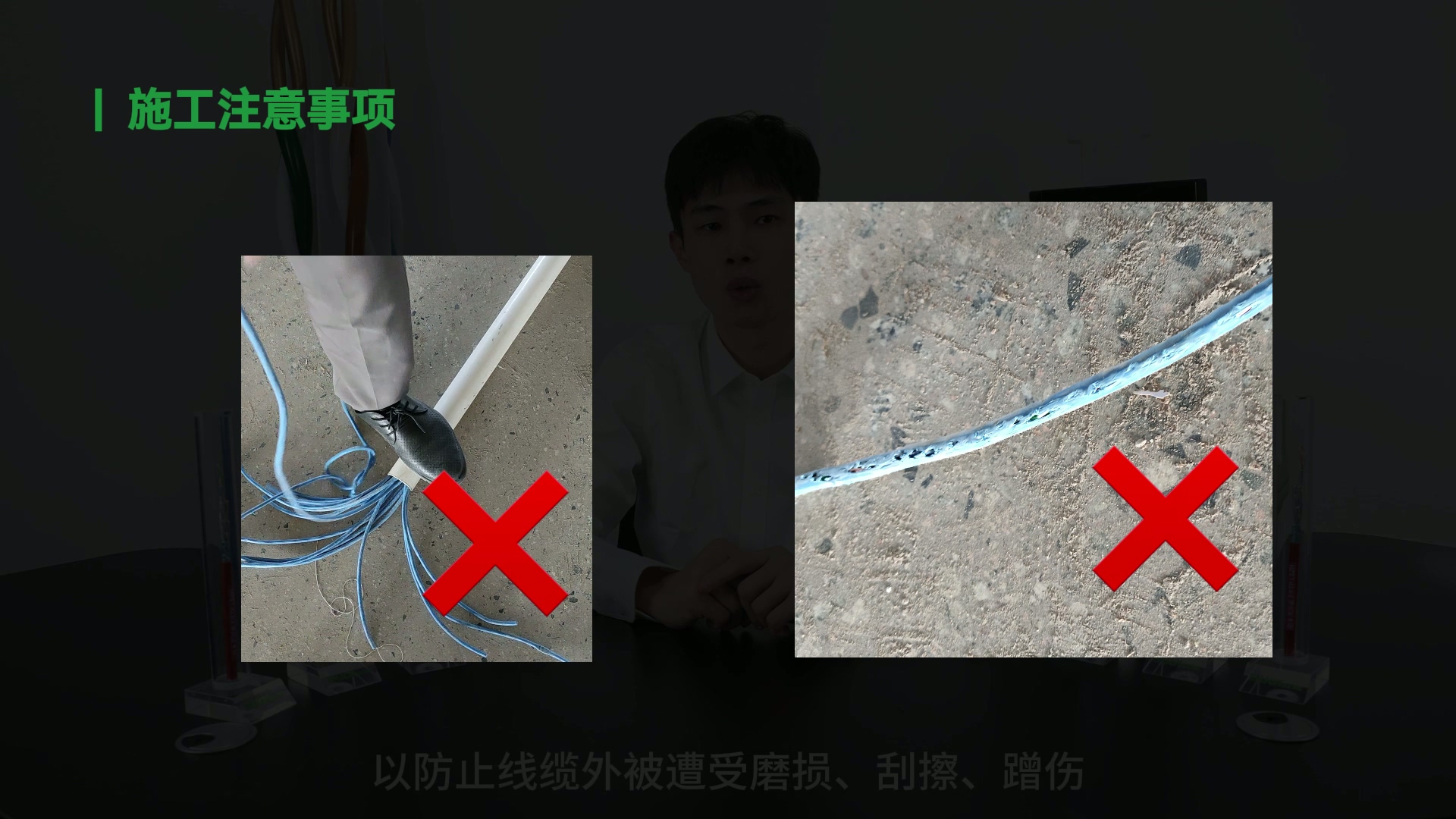

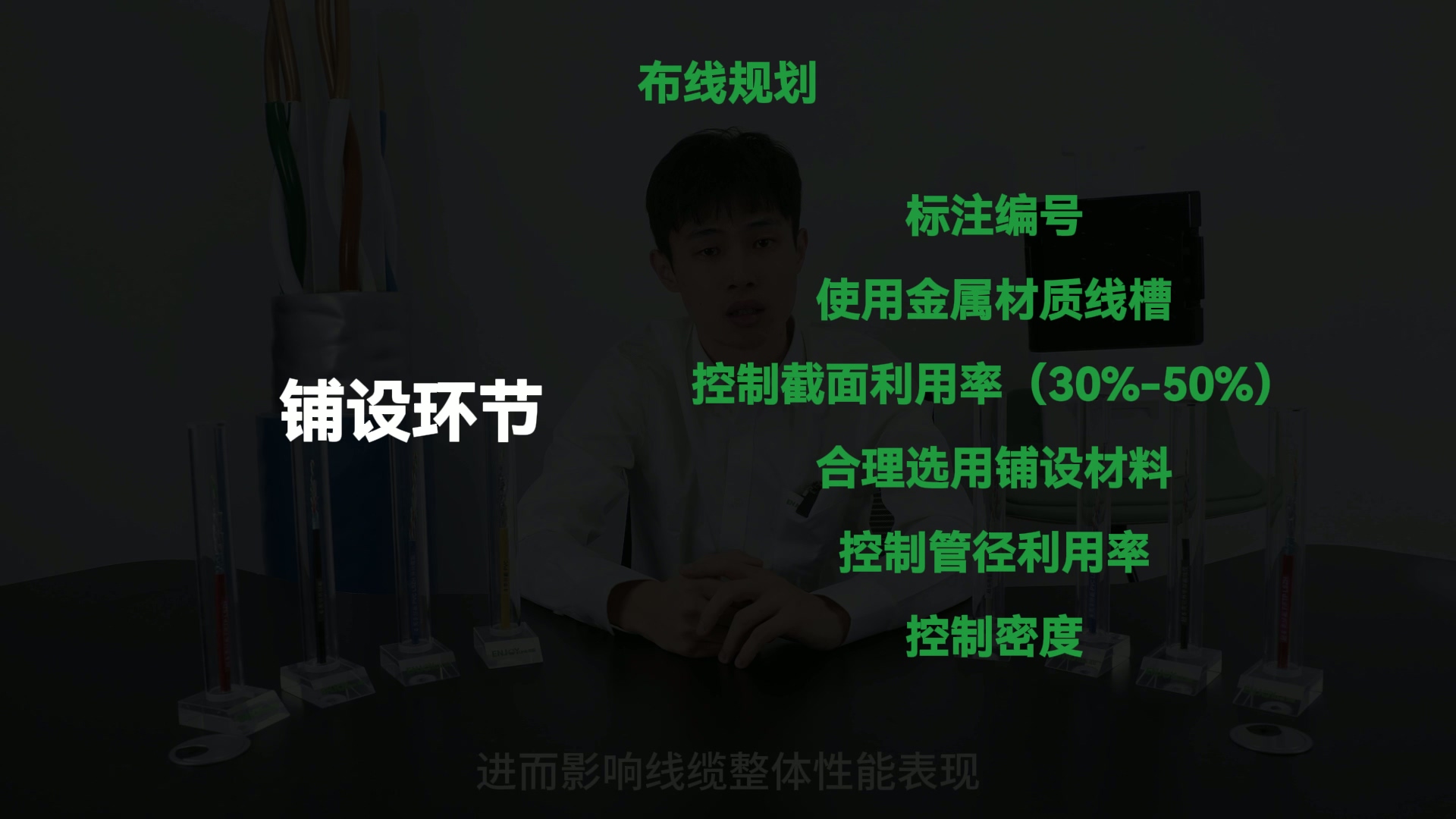

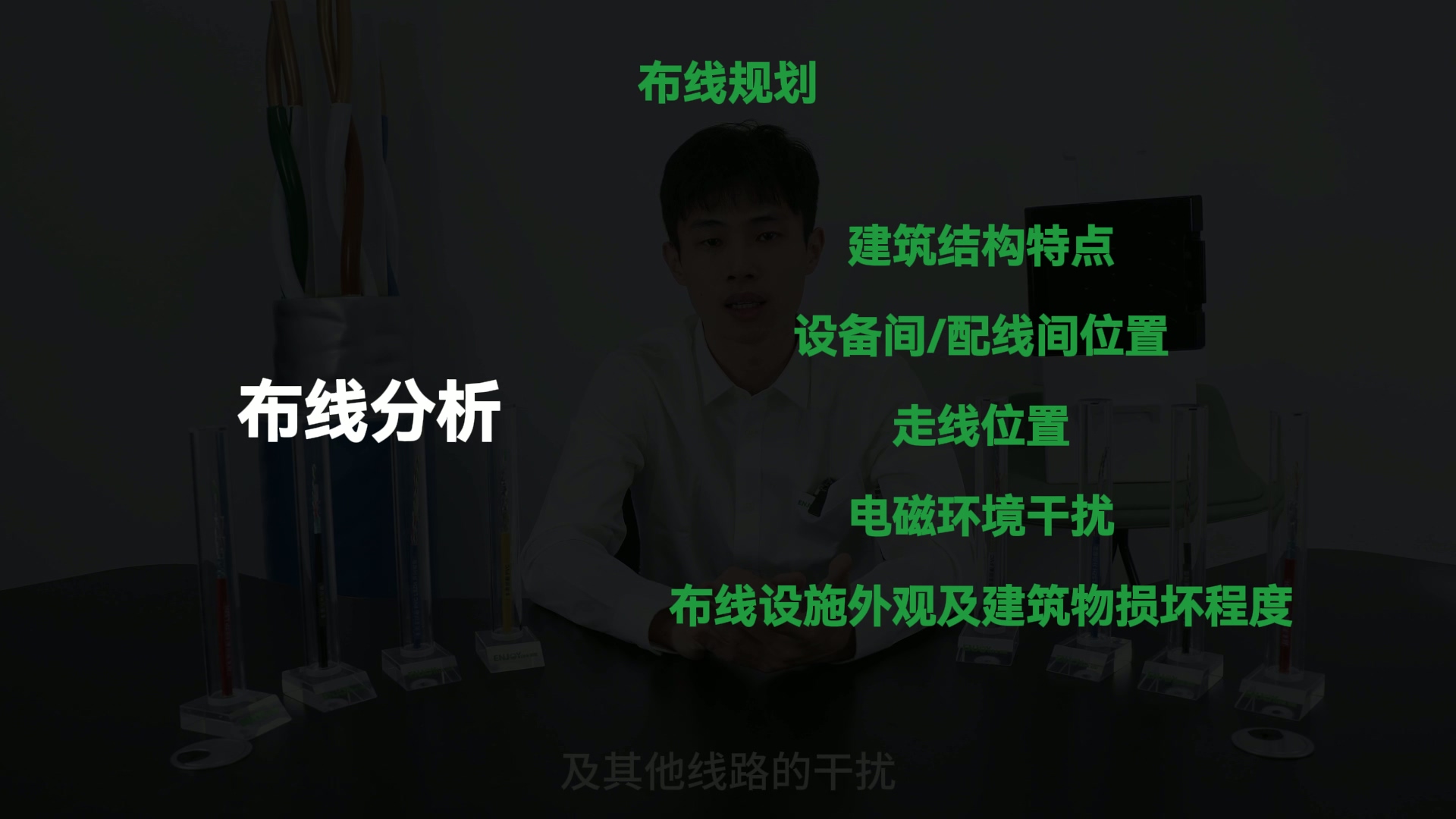

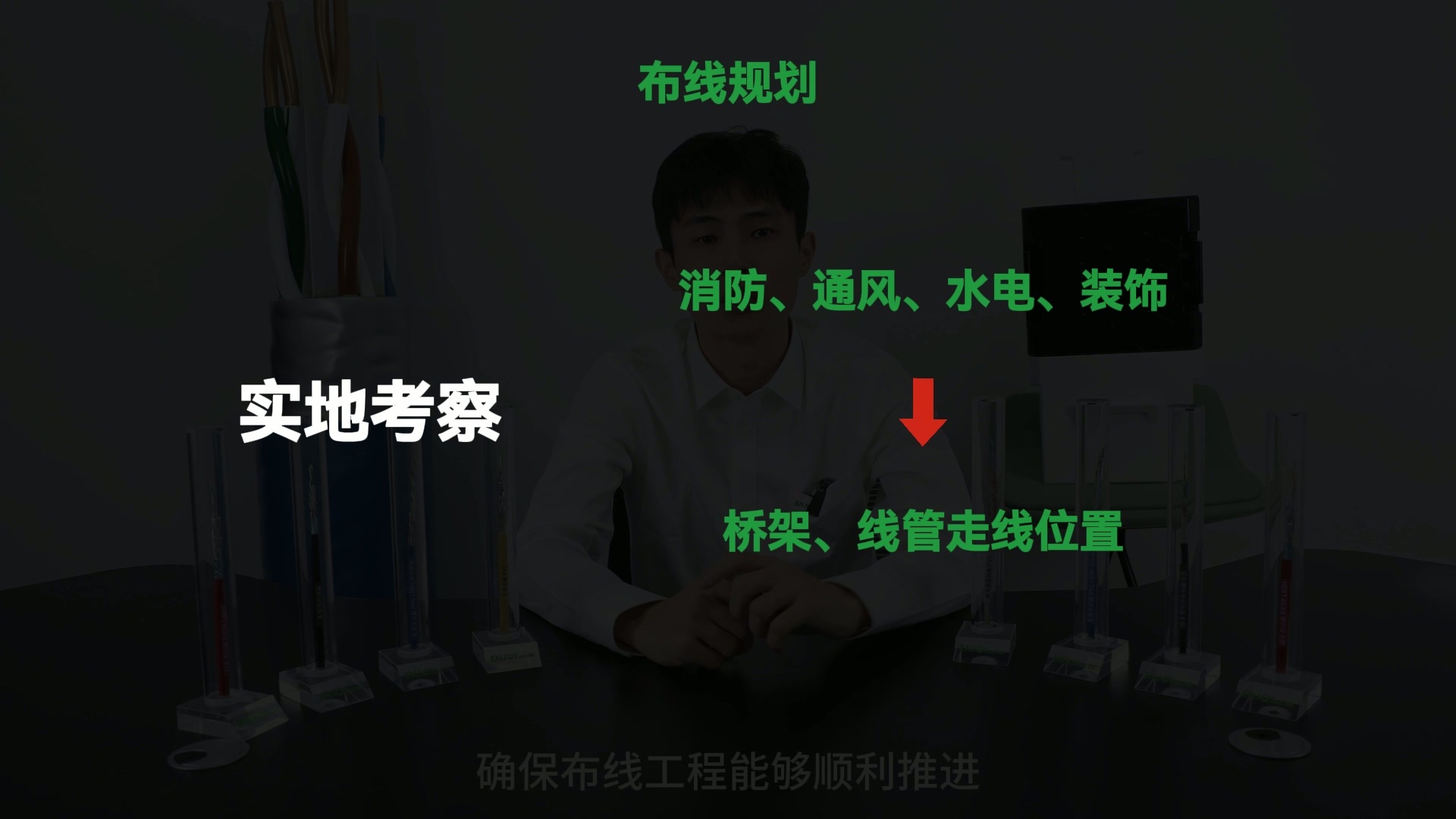

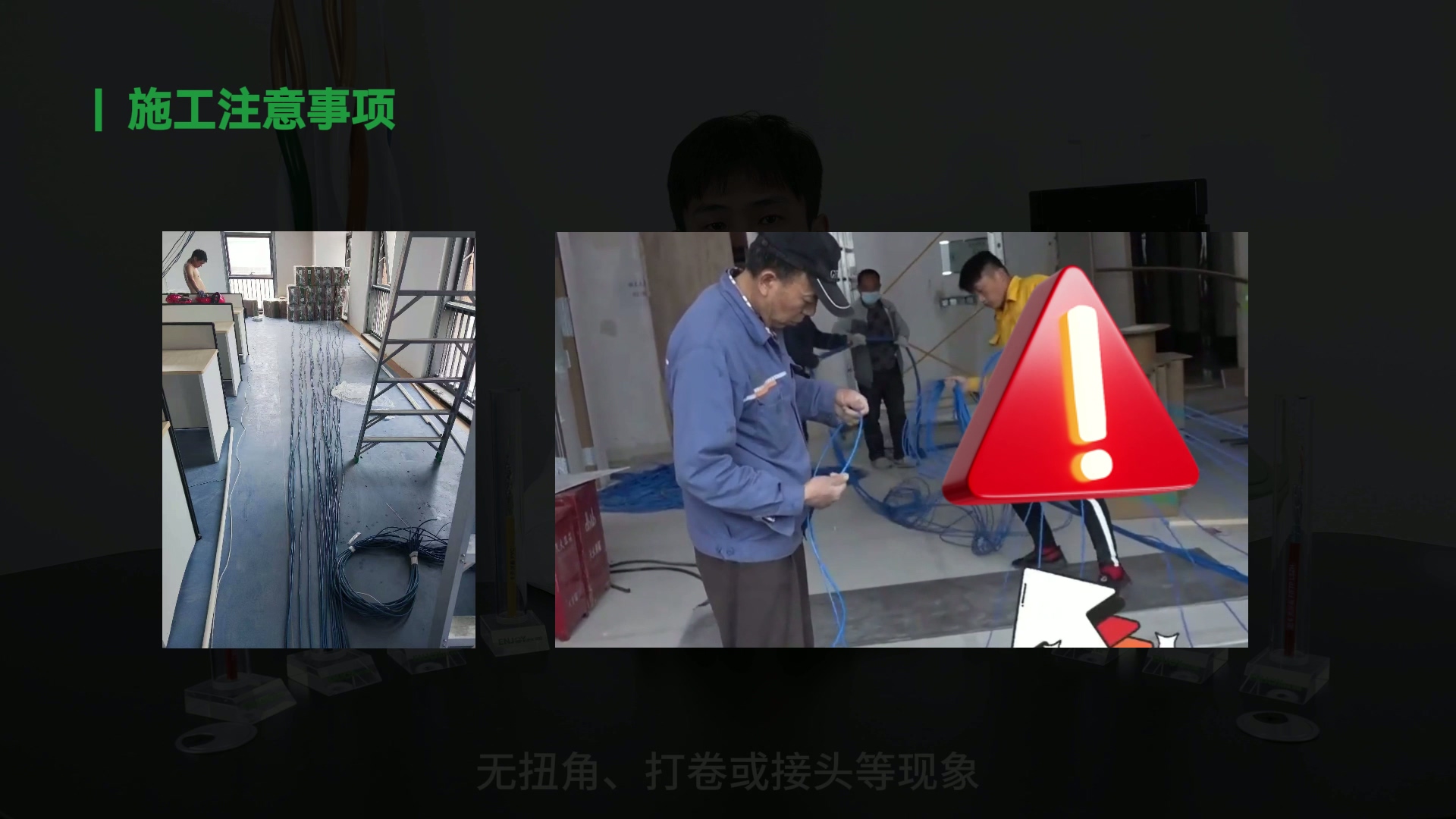

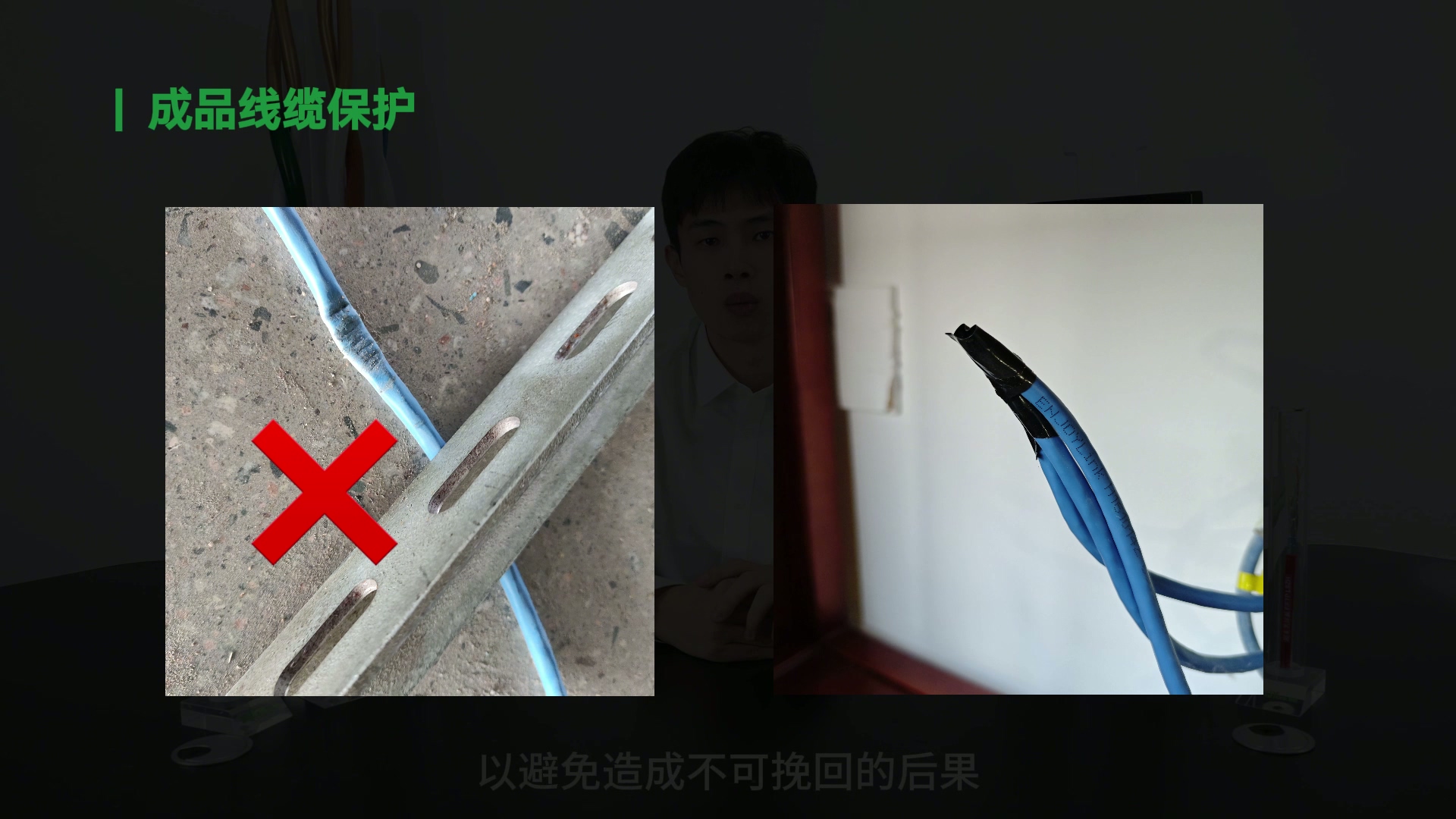

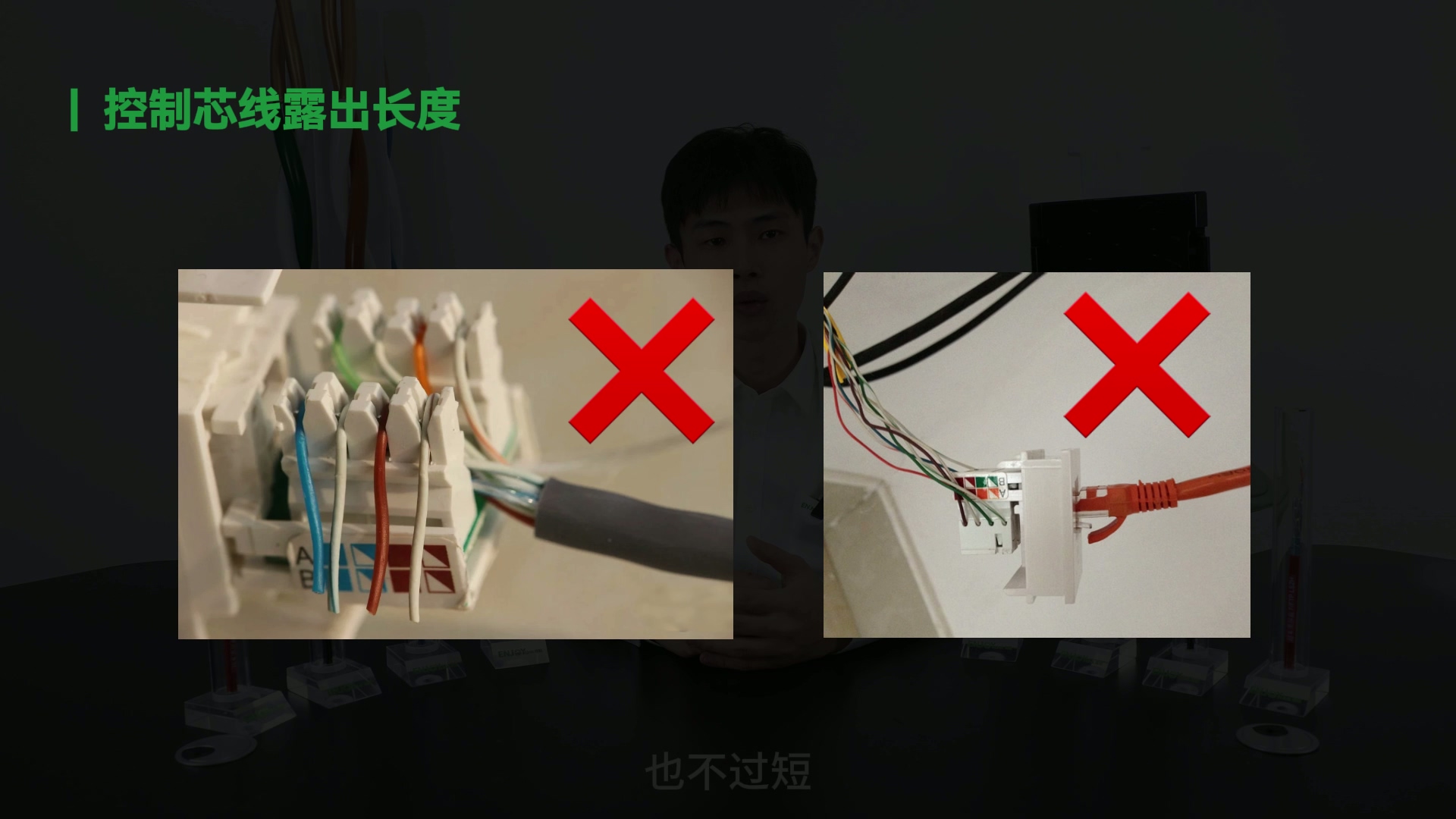

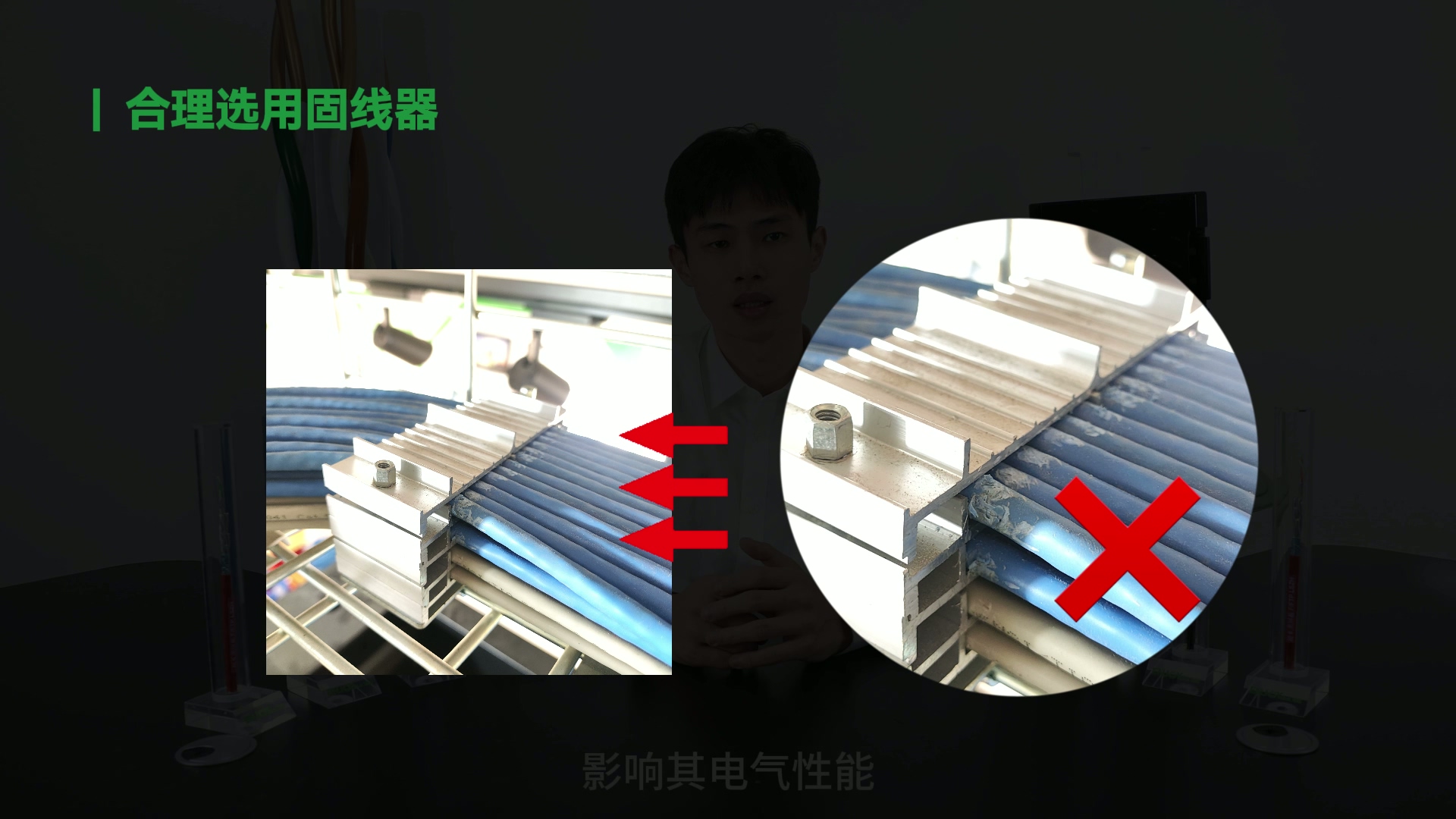

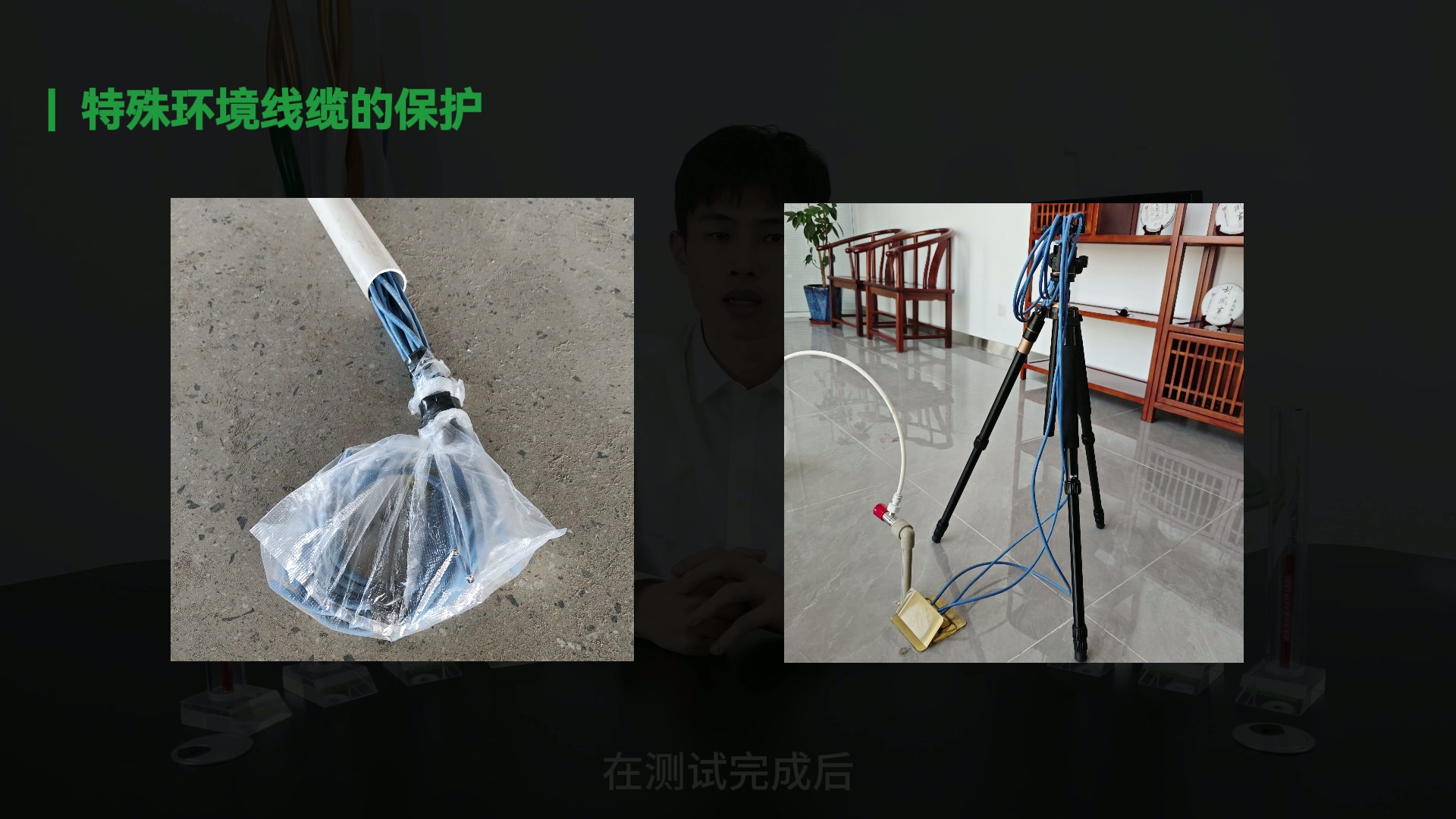

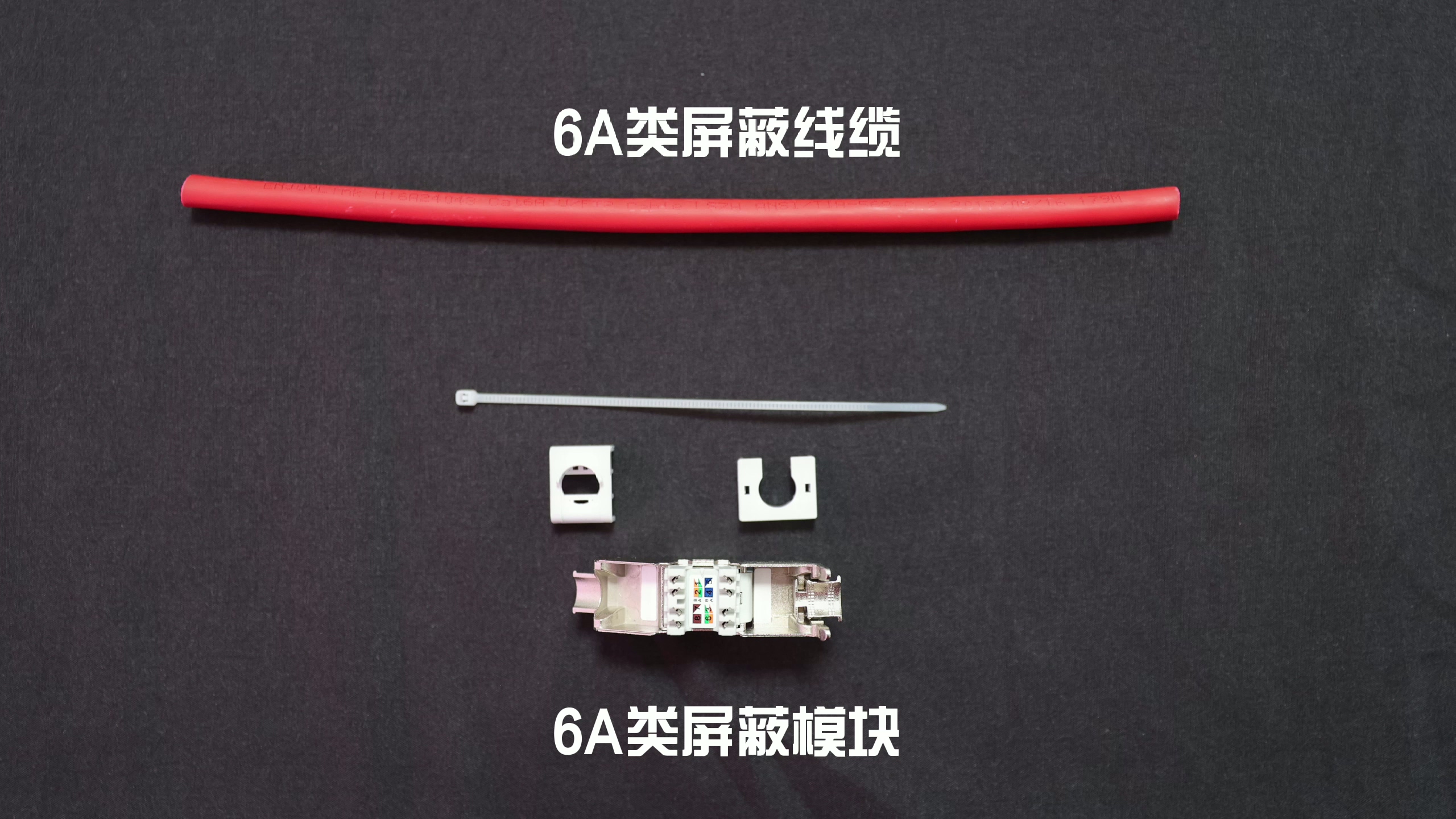

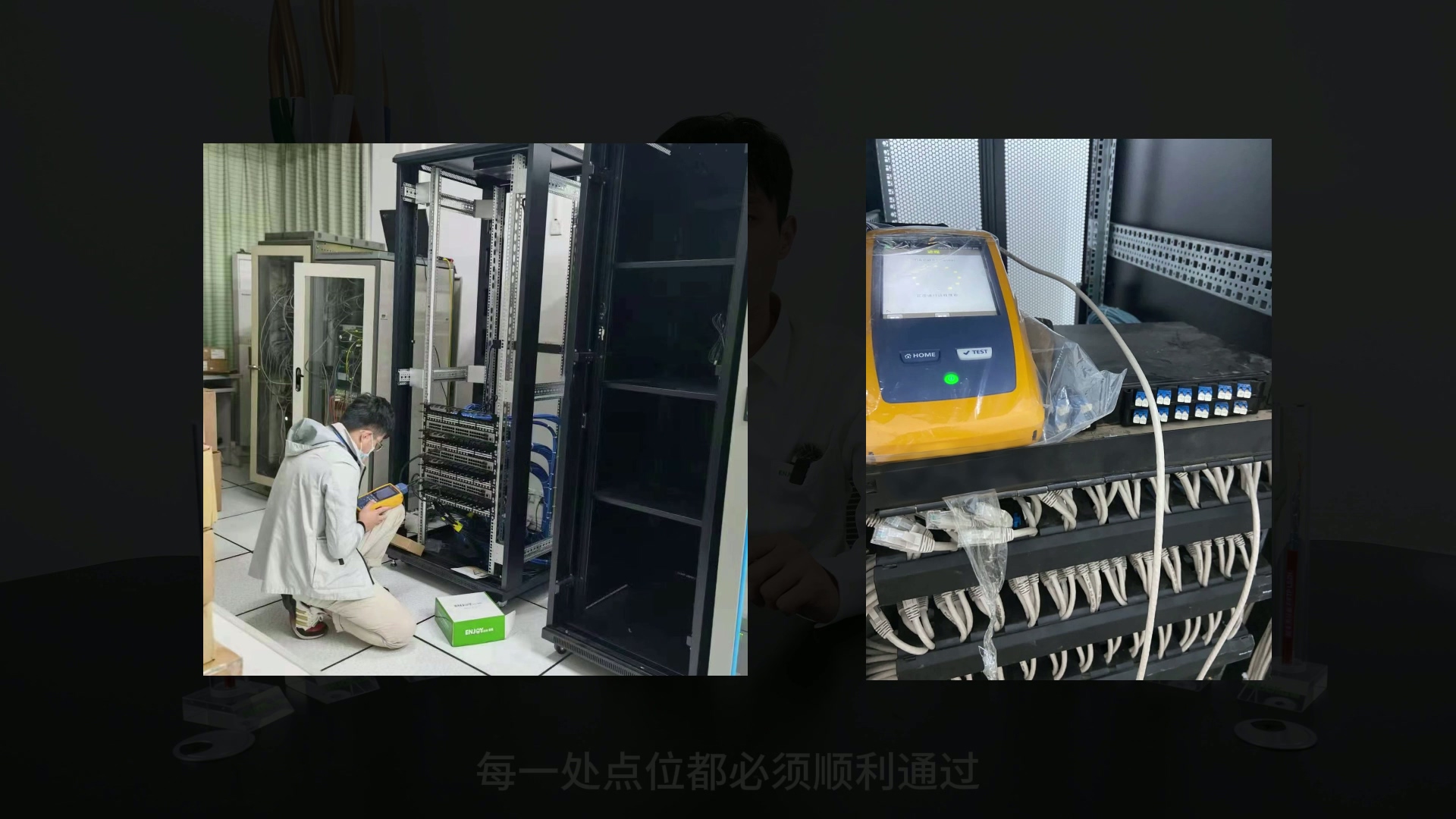

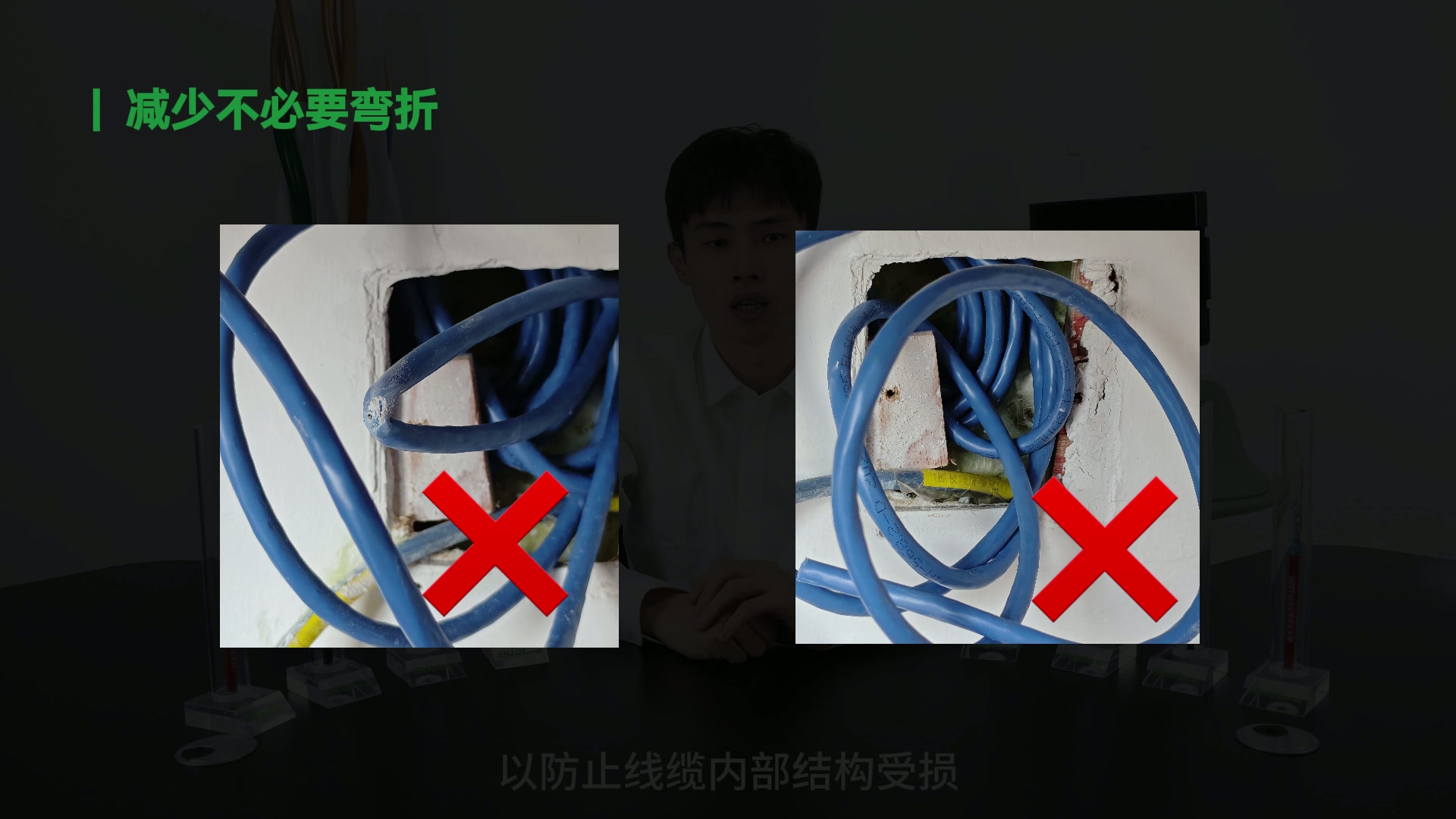

網絡布線不規范,甲方兩行淚:揭秘網絡綜合布線正確施工之道發表時間:2025-04-19 11:03 ![]() 前言 在綜合布線領域,一個不容忽視的現狀是,許多人對其重要性認識不足,缺乏應有的重視。更為嚴峻的是,部分施工單位在派遣施工人員時,未能確保他們接受過系統的專業培訓,便倉促上陣進行布線施工。這種狀況無疑給施工質量埋下了巨大的隱患,導致布線工程常常出現各種問題,如線路混亂、信號不穩定、維護困難等,嚴重影響了系統的正常運行和使用壽命。 為了扭轉這一局面,提升綜合布線的整體質量與效率,今天小編將深入淺出地為大家講解如何正確進行布線。我們將從布線規劃、施工注意事項、測試驗收等多個環節入手,詳細剖析每一個步驟的關鍵點和注意事項。 一、布線規劃 在布線工程的浩瀚藍圖中,布線規劃無疑是最為關鍵的一環。它不僅關乎到信息傳輸的順暢與穩定,更直接影響到建筑的整體美觀與實用性。首先,我們要進行全面而細致的分析。這包括建筑結構的特點、設備間與配線電信間的精準定位、走線的合理布局、電磁環境的干擾情況,以及布線設施外觀與建筑物破壞程度的權衡。在此基礎上,結合詳盡的圖紙信息,我們可以對信息點進行靈活調整,確保每一寸空間都被高效利用,同時巧妙避開強電及其他線路的干擾。 ![]() 接下來,實地考察是不可或缺的一步。我們需要深入現場,仔細比對消防、通風、水電及裝飾的平面圖,精心設計橋架與線管的走向與位置。面對無法施工的復雜環境,我們積極與設計、施工方溝通協作,共同探尋切實可行的解決方案,確保布線工程能夠順利推進。 ![]() 在預埋線槽與暗管敷設線纜的環節,我們更應嚴謹細致。線槽與暗管的兩端應清晰標注編號等關鍵信息,便于后續管理與維護。預埋線槽推薦采用金屬材質,其截面利用率應控制在30%至50%之間,以確保線纜的穩固與散熱。而敷設暗管時,則應優先選擇鋼管或阻燃聚氯乙烯硬質管,根據線纜規格合理調整管徑利用率,確保線纜在彎曲與直線段均能順暢布放。線纜布放過于密集,不僅會加劇摩擦,增加底盒內線纜外皮破損的風險,而且多條線纜間可能產生相互干擾,進而影響線纜的整體性能表現。 ![]() ![]() 二、施工注意事項 嚴禁暴力施工 線纜可能出現的大多數問題來源于暴力施工,在槽道中敷設線纜時,務必遵循文明施工的原則,采用人工輕柔牽引的方式,確保牽引速度平穩,避免任何形式的猛拉緊拽,以防止線纜外護套遭受磨損、刮擦、蹭傷或拖拽損傷。同時應嚴格禁止踩踏電纜的行為,這樣會導致線纜受到擠壓,從而影響電氣性能。當布線路由較長時,需多人協同作業,平緩地移動線纜,特別是在轉角處應安排專人值守,負責理線,確保線纜布放自然平直,無扭絞、打圈或接頭等現象,且不受外力擠壓和損傷。 具體依據如下: 線纜敷設時牽引力不得超過線纜允許張力,具體數值需符合以下要求: ? 對絞電纜單根牽引力≤110N(約11.2kg),多根牽引時每增加一根牽引力減少20%[行業通用規范]。 ? 光纜瞬時最大牽引力≤1500N,持續牽引力≤600N(依據YD/T 901-2018《層絞式通信用室外光纜》延伸要求)。 施工中嚴禁踩踏線纜,國家標準GB 50312-2007第2.1.5條明確要求線纜外護套不得出現明顯壓痕、變形或開裂,且外徑變形量需≤10% ![]() ![]() 減少不必要的彎折 在線纜路由規劃中,雖然允許適度的轉彎,但在端接安裝過程中應盡量減少不必要的轉彎。通常情況下,安裝要求中的90度轉彎應少于三次。在一個信息插座盒內,雖然允許有少量線纜的轉彎及短距離(不超過30cm)的盤圈,但在安裝過程中仍需注意避免過度彎曲:確保線纜的彎曲角度不超過90度,以防止線纜內部結構受損。并且還需避免過緊纏繞:不要將線纜纏繞得過緊,以免對線纜造成不必要的壓力或損傷。 ![]() 謹慎對待裸露的芯線 在剝除線纜外護套以進行端接時,需謹慎控制線纜的露出長度,確保既不過長以避免線對間產生過大的干擾,也不過短以便于操作。同時,要格外留意在線纜彎曲或受到擠壓時防止線對分絞導致發散,以及因線對長度差異而引起的信號干擾問題,確保線纜端接的質量與穩定性。 依據如下: 根據國家或行業標準與技術規范,在剝除線纜外護套的端接操作中,存在以下明確的數值要求與技術規范: ? 依據TIA/EIA-568-C.2標準,雙絞線剝除外護套后,裸露線對的最大暴露長度應控制在20-30mm,以平衡操作便利性與抗干擾需求 ? 國家標準GB 50312-2007規定,剝線時嚴禁損傷屏蔽層或絕緣層,剝線深度誤差需≤0.5mm,確保線對絞距結構的完整性 ? 對絞電纜在端接時,線對絞距應保持至距外護套切口≤13mm處,超出此距離需重新制作端接(依據TIA-568.2-D條款) ? 非屏蔽雙絞線(UTP)靜態彎曲半徑≥4倍線纜外徑,屏蔽雙絞線(F/UTP)≥6倍外徑,以防止絞距異常引起的信號串擾(GB 50311-2007第5.2.3條) ![]() 線對屏蔽和電纜護套屏蔽層 對于屏蔽線纜的屏蔽層如何正確處理,也是正確施工的一方面,我們之前專門有一期講過,大家可以回看《如何正確壓接超六類屏蔽模塊》 ![]() 合理選用固線器 這一點往往被忽視,固線器雖能有效固定并整理線纜,使其井然有序,但關鍵在于需根據線纜的實際線徑來選擇合適的固線器。若選用尺寸過小的固線器,不僅會對線纜造成過度擠壓,影響其電氣性能,嚴重時甚至可能損壞線纜外皮及內部芯線,導致線纜無法正常使用,進而需要費時費力地重新布線。因此,務必謹慎選擇適配的固線器,以確保線纜的安全與穩定。 ![]() 地面環境線纜的特殊保護 對于特殊位置的布線,需給予特別的關注。特別是位于地面環境的線纜,必須采取有效的防水措施,以確保其安全穩定運行。首先應加強連接點的防護,在測試完成后,應使用防水套管或接頭盒來嚴密包裹電纜連接點,形成有效的防水屏障,防止雨水滲入造成損害。其次可以提高線纜架設高度:利用支架或掛鉤將電纜架高,使其遠離地面,這樣可以大幅減少因地表積水對電纜的直接影響,降低線纜受潮的風險。如果在條件允許的情況下,應優先選擇具有優良防水性能的電纜,這類電纜在設計和材料上都具備更強的防水能力,能夠更好地適應地面環境的特殊需求。 ![]() 施工完成后的線纜成品保護 施工結束后,為保護預留的線纜免受其他施工團隊誤操作或破壞,必須采取妥善的保護措施,以防造成不可挽回的后果。若保護措施不到位,輕則可能需重新端接,重則因預留線纜長度不足而需重新布線,這將大大增加工程的成本和時間投入。 ![]() 三、測試驗收 測試作為施工后的核心環節,其重要性不言而喻。依據國家標準GB/T50312《綜合布線系統工程驗收規范》的嚴格要求,每一處點位都必須順利通過永久鏈路測試,方能視為合格的線纜。想象一下,若因施工過程中的暴力操作、線纜的過度彎曲、破損或泡水等問題,導致性能測試不達標,進而引發返工或重新布線的困境,那將是何等得不償失。因此,如果每一位施工人員都能嚴格遵守正確的施工規范,信息點位都能順利通過永久鏈路測試,也能節省大量的人力物力以及花在返工上的精力與時間。 ![]() ![]() 結論 由于時間關系,小編只講了關于線纜布線的方面,但在模塊端接,面板安裝,底盒安裝等還有許多需要注意的地方,有興趣的小伙伴敬請期待,我們下次繼續探討。 公司簡介 ENJOYLink歡聯在全球最先進的通信網絡中扮演著關鍵角色。保持產品性能在行業的領先地位,一直是ENJOYLink歡聯電子的核心追求。ENJOYLink歡聯長期致力于為眾多知名企業及大型數據中心提供卓越的網絡解決方案,并與多家世界500強企業建立深度戰略合作,共同推動技術創新與應用。她是互聯網數據中心,云的最堅實的骨架。憑借持續不斷的技術創新,ENJOYLink歡聯所打造的基礎設施成功促進了人與技術的緊密相連。ENJOYLink歡聯端到端的解決方案,包含了客戶建立高性能的有線和無線網絡所要求的一切硬件。伴隨著時代的發展,我們的目標一如既往:幫助客戶創造、革新、設計并建立傳輸更快更好的網絡。我們將始終為客戶提供在家中、在工作中和在移動中所需的最優的網絡解決方案。 |
