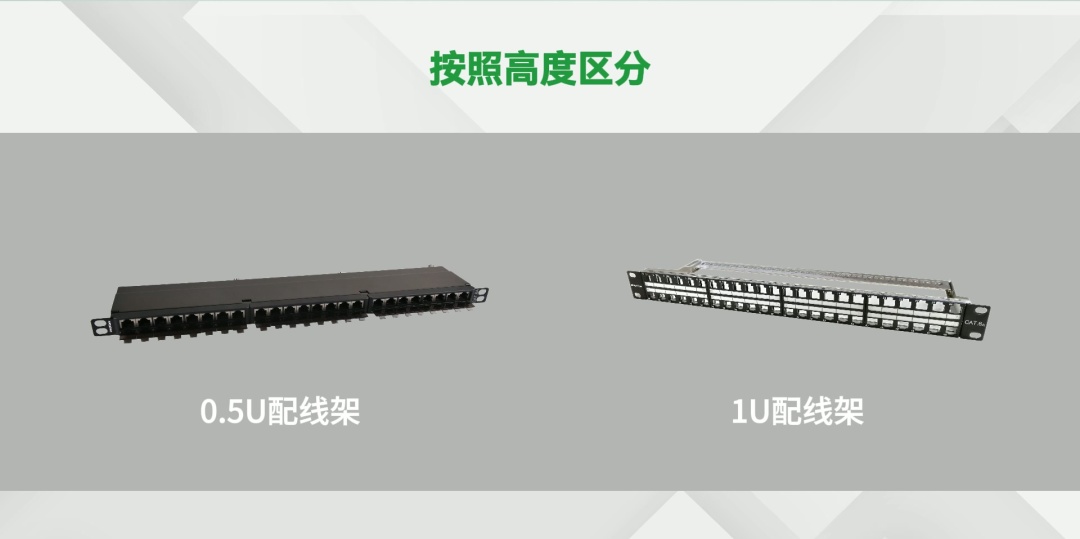

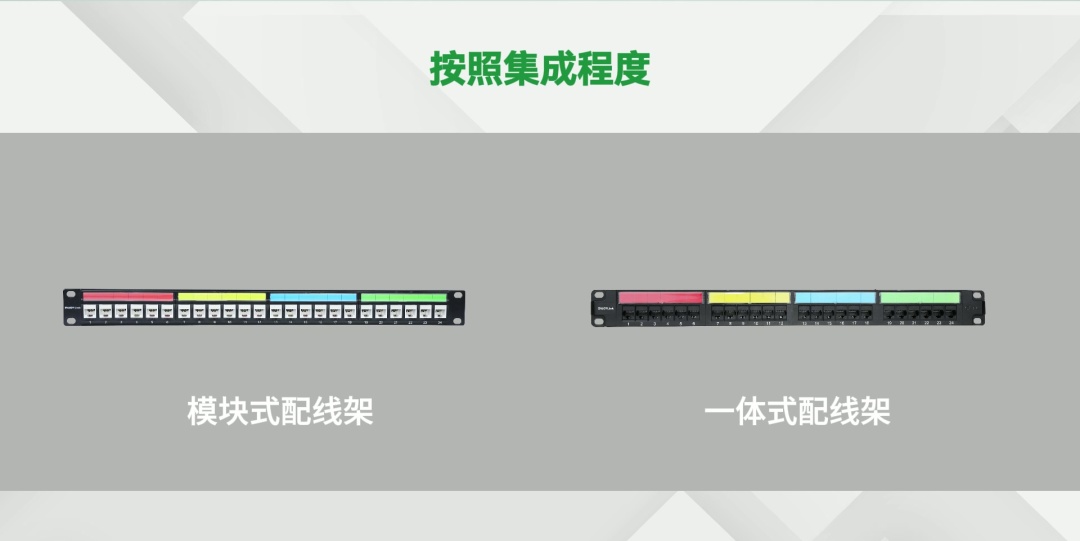

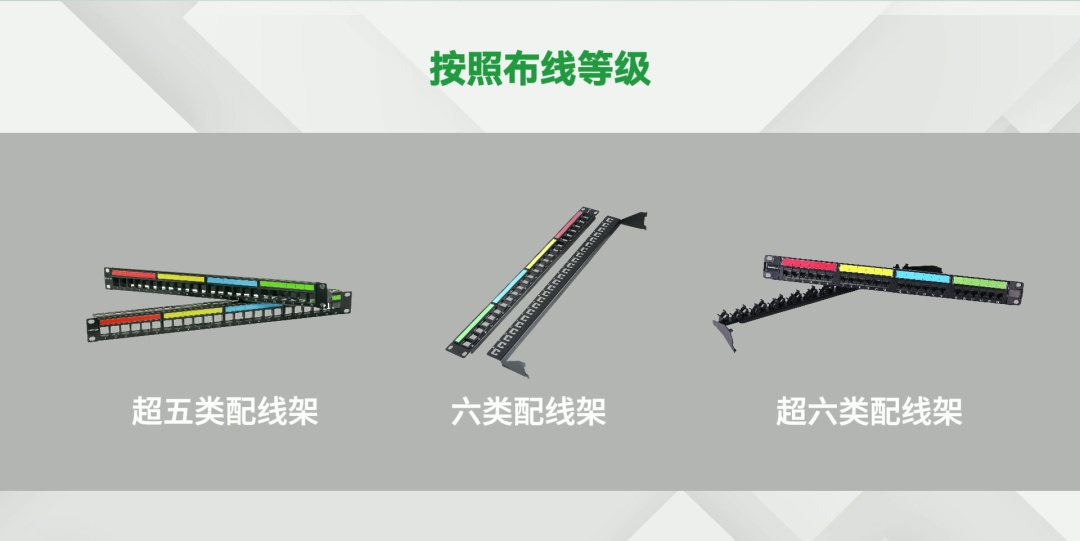

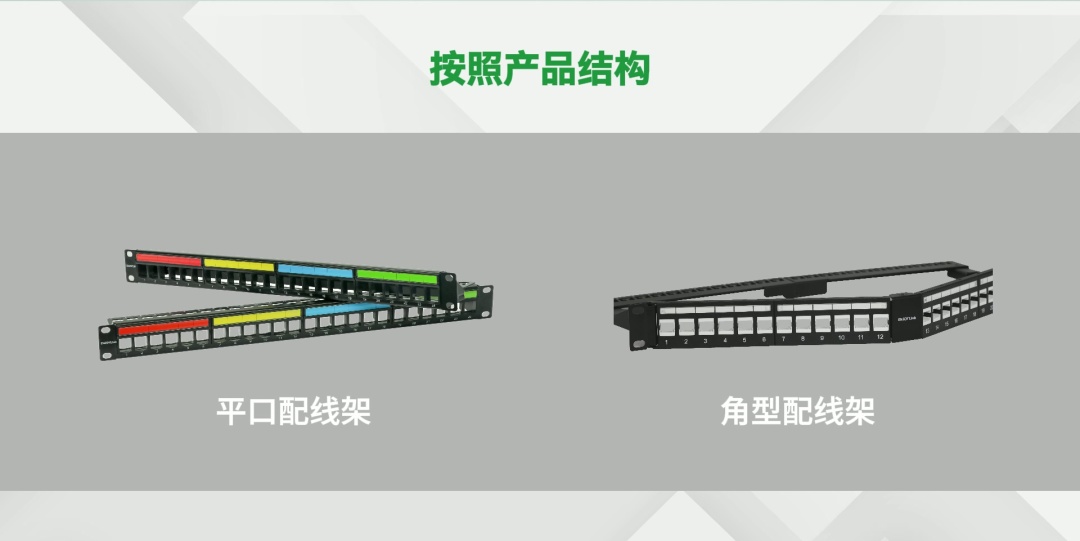

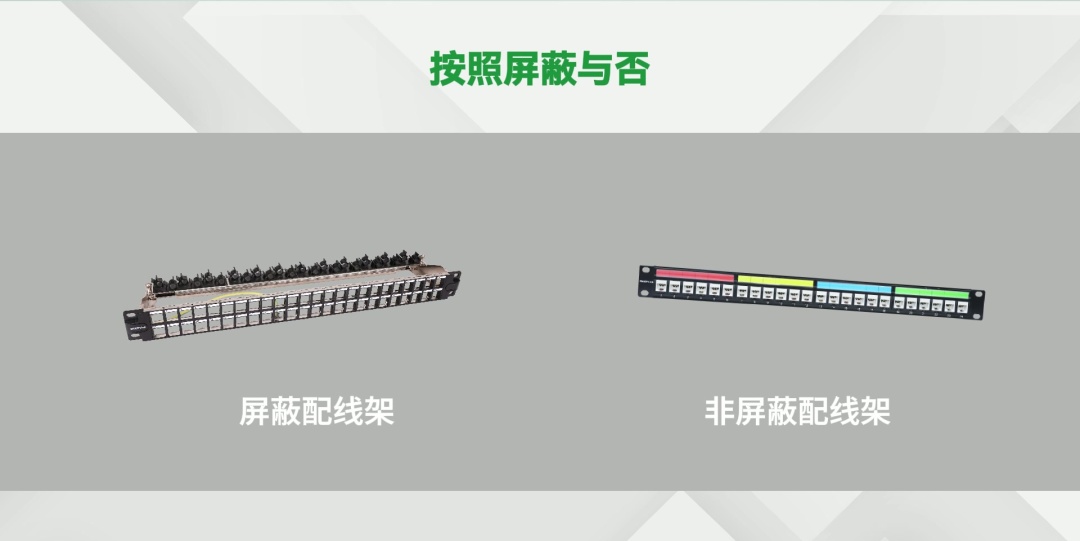

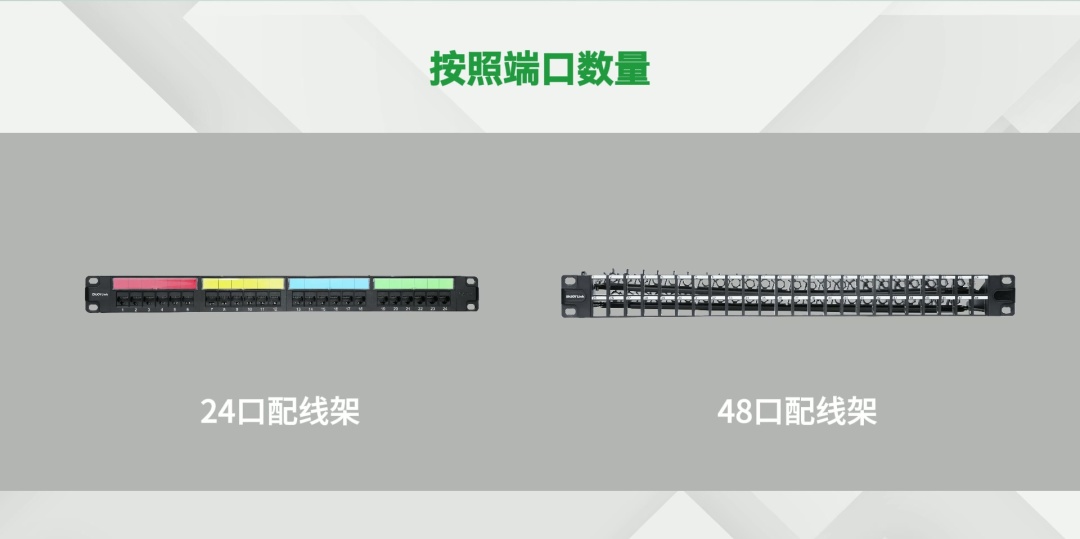

你知道網絡配線架的種類嗎？發表時間：2025-04-30 17:18  前言 在綜合布線系統中，配線架作為網絡通信的關鍵組件，扮演著至關重要的角色。它不僅負責將建筑物、樓宇內的網絡設備之間的通信線路集中管理，還通過統一的配線方式，實現快速、可靠、靈活的數據傳輸和共享服務。這一期小編將深入探討綜合布線中配線架的種類 一、配線架的基本定義與功能 配線架是應用在在標準19英寸機柜的電線電纜或光纜終端和連接的中間設備，可定義為適用于跳線連接和排序的配線裝置。它主要用于組織和管理通信網絡布線，為用戶提供方便的接口和安裝方式。通過配線架，前端的信息點線纜（如超5類或6類線）進入設備間后，會被精確地打在配線架的模塊上，隨后通過跳線與交換機進行連接。這一過程不僅簡化了布線流程，還提高了網絡管理的效率和穩定性。  二、配線架的主要種類 配線架根據其性能、適用范圍和安裝位置等因素，可以劃分為多種類型。從大方向來看，配線架被分為銅纜配線架與光纖配線架  銅纜配線架 銅纜配線架中，由于施工環境不同、所使用線纜不同等因素，銅纜配線架也會被細分為許多類型  ●按照屏蔽與否可分為：屏蔽配線架、非屏蔽配線架  ●按照布線等級可分為：超五類配線架、六類配線架、超六類配線架  ●按照端口數量的多少可分為：24口配線架、48口配線架  ●按照高度可分為：0.5U高度、1U高度（1U為44.45mm）  ●按照電路板集成程度可分為：模塊式配線架與一體式配線架  ●按照產品結構可分為：平口配線架與角型配線架  ●按照功能可分為：RJ45網絡配線架、110語音配線架  光纖配線架 光纖配線架根據其性能、適用范圍和安裝位置等因素，也可以劃分為多種類型  ●按照熔纖盤托盤可否抽動可分為：抽屜式光纖配線架與固定式光纖配線架，抽屜式配線架可像抽屜一樣抽出，后期運維更加便捷  ●按照適配器的安裝方式中可分為：整體式與功能條式，功能條式的適配器面板，后期運維也更加簡單  ●按照密度高低區分可分為：普通光纖配線架與高密度光纖配線架，高密度光纖配線架一般用于數據中心等大量采用線纜進行交互的場所，其密度更高，更能節省空間，降低機房所需能耗  特殊類型配線架 當然，除了以光/銅來區分之外，還有一些比較特殊的配線架，我們單獨來介紹 ●光銅混裝配線架：其原理是利用KEYstone結構的小配件，將光纖適配器安裝在銅纜配線架中，從而達到光銅混裝的效果，適用于點位較少，且既有銅纜，又有光纜的場所  ●電子配線架：電子配線架擺脫了傳統配線架依賴人工管理，電子配線架通過電子標簽、管理軟件等實現智能化管理，感興趣的小伙伴可以看我們之前關于電子配線架詳細介紹的技術文章或視頻。   結論 配線架在綜合布線系統中發揮著至關重要的作用。通過深入了解配線架的種類和技術特點，我們可以更好地選擇和應用配線架，提高網絡管理的效率和穩定性。隨著網絡技術的不斷發展，配線架也將不斷創新和完善，為網絡通信提供更加可靠和高效的解決方案。 公司簡介 ENJOYLink歡聯在全球最先進的通信網絡中扮演著關鍵角色。保持產品性能在行業的領先地位，一直是ENJOYLink歡聯電子的核心追求。ENJOYLink歡聯長期致力于為眾多知名企業及大型數據中心提供卓越的網絡解決方案，并與多家世界500強企業建立深度戰略合作，共同推動技術創新與應用。她是互聯網數據中心，云的最堅實的骨架。憑借持續不斷的技術創新，ENJOYLink歡聯所打造的基礎設施成功促進了人與技術的緊密相連。ENJOYLink歡聯端到端的解決方案，包含了客戶建立高性能的有線和無線網絡所要求的一切硬件。伴隨著時代的發展，我們的目標一如既往:幫助客戶創造、革新、設計并建立傳輸更快更好的網絡。我們將始終為客戶提供在家中、在工作中和在移動中所需的最優的網絡解決方案。 |
