如何正確部署與調試光纖預端接系統

      近年來，新興技術成熟為各行各業數字化轉型，提供技術保障和基礎；同時，政府及各行業都積極推進數字化轉型，帶來數據量快速增長，推動中國IDC業務市場快速發展。2020年，中國IDC業務市場總體規模達到2238.7億元，同比增長43.3%，與2019年相比，增速顯著提升16.1%，達到近五年來最高增速，市場規模絕對值突破2000億元，較2019年增長超過676億元。

      IDC業務市場規模的發展受供給端及需求端的雙向影響。2020年中國IDC市場雖然在一定程度上受到了疫情的沖擊，但新基建政策的推出，為數據中心產業提供了強大的發展動力，推動眾多新增項目落地建設，總體上，2020年中國數據中心產業保持了快速的發展勢頭。從需求端來看，包括公有云在內的互聯網行業需求，是拉動中國IDC業務保持持續快速增長的核心驅動力；疫情期間，數據流量大幅增加，推動傳統行業數字化轉型，以及5G、AI、工業互聯網等新一代信息技術的試點應用落地，產業互聯網需求逐步進入爆發期。

施工：

1.操作可靠性高，施工難度低；

2.高效的部署和安裝；

3.節約空間、節約能耗；

運維：

1.確保系統能夠正常穩定運行；

2.快速更改，或快速擴展；

3.支持未來網絡的升級；

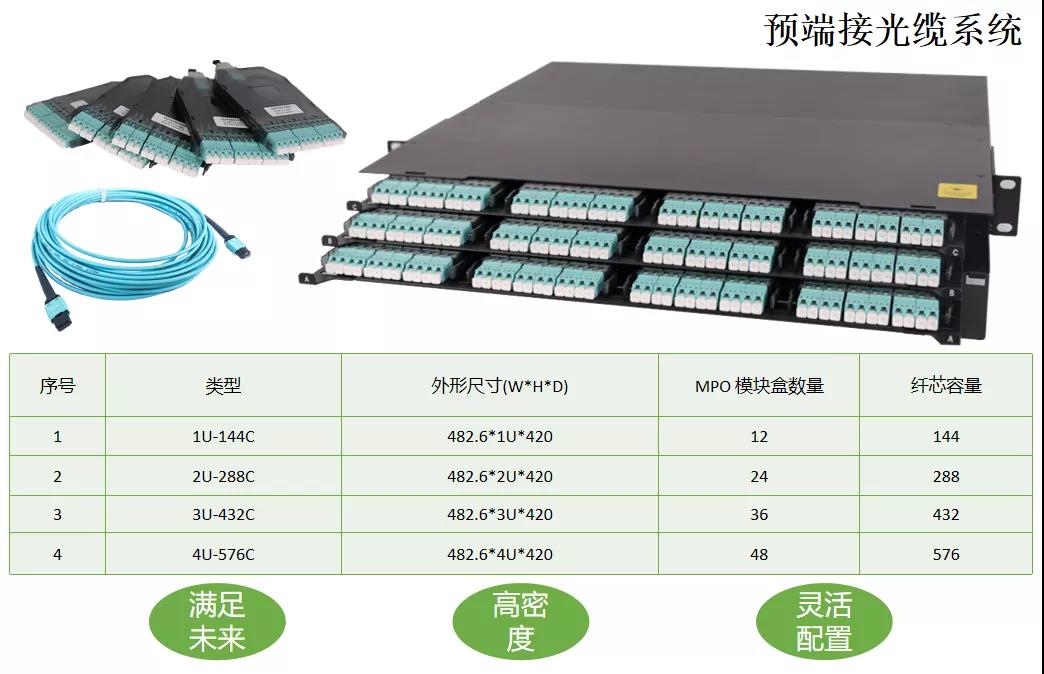

      預端接系統包括：預端接模塊盒安裝箱、預端接模塊盒以及預端接光纜。預端接系統適用于數據中心的高密度應用，1U可提供12芯到144芯的光纖連接。光纜的長度可以根據具體的需要定制。

      預端接系統的優越性如下：

1、高密度的安裝空間（1U最高可以達到144芯），為機柜節省大量空間（3-6倍）；

2、高密度的集成使橋架或靜電地板下走線的空間得到節省，且走線簡約美觀；

3、預端接光纜在工廠無塵環境下端接好，100%測試保證質量；

4、即插即拔，且線纜數量大大減少，施工難度降低，施工周期縮短；

5、用戶對于網絡的需求日益增長，數據中心的傳輸要求也會越來越高，MPO/MTP預端接解決方案支持對未來網絡的升級改造。

       隨著當前數據中心預端接系統使用數量的逐漸增多，其部署和調試問題也越來越突出，在部署和建設的過程中主要會出現的問題有：

施工問題：項目方不重視弱電線纜的部署，隨意找來不專業的弱電施工隊，對弱電系統不了解，不僅最后理出來的線凌亂，不美觀，而且有可能損壞線纜造成不必要的損失；

橋架設計問題：橋架內線纜預留的長度不夠，施工結束后，橋架蓋板蓋不上；銅纜和光纜共用一個橋架,造成線纜排放混亂，運行時易引發故障；

成品線纜保護問題：施工在穿線的時候，逐根地布設光纜，導致光纜互相摩擦，對光纜造成損傷，也有可能絞繞導致光纜損傷；穿線的時候，預端接光纜接頭蓋容易脫落，有可能造成接頭處端面的污染。

       如何正確部署與調試預端接系統？對此我們提出以下建議：

前期設計：

1.工程設計和安裝人員在部署預端接銅纜和預端接光纜時，盡量準確的控制線纜冗余長度，盡可能的利用機柜內部空間合理的收納冗余長度；

2.在施工部署前，應招攬專業的弱電施工團隊來進行弱電施工；

3.明確所使用光纜的最小彎曲半徑，在安裝過程中不要超過光纜的最小彎曲半徑；

4.無論是在初期敷設線纜，還是在后期增加線纜，都應該按照預先規劃好的線纜路由和空間位置去進行，不宜臨時隨意的穿插線纜導致日后混亂且無法維護；

5.將預先規劃好的走線路由圖繪制成原理圖，作為日常維護時可經常查詢的文檔之一，能夠提供借鑒和引導，避免不同維護操作人員的隨意行為；

6.在設計階段，完全填充的電纜橋架的承重和自重，應該與結構設計師進行綜合計算和統籌協調。電纜橋架支撐系統的跨度應該根據給定跨度的最大推薦負載能力來確定；

7.確定上走線之后，需要考慮橋架分層設計和強弱電間隔的問題。一般可考慮采用上中下三層，分別是光纜路由、銅纜路由、強電路由?？紤]到光纜的脆弱性，應當采取封閉式光纖槽道；

8.電纜支撐系統的內部應無毛刺、尖銳邊緣或凸起，從而可損壞電纜絕緣。在電纜填充區域內安裝的經過研磨的支架應在托盤內放置該平滑、無刮擦的覆蓋層進行保護，這樣電纜就可以在沒有物理損壞的情況下被敷設和拉動；

       預端接系統是一種高密度的模塊化光纜連接解決方案，端接和測試均在工廠中完成，100%通過測試，安裝人員能夠簡單迅速地將預端接系統組件連接到一起。該解決方案不僅實時高效，而且能確保網絡安全正常運行、提升施工效率，縮短施工周期。通過部署此類智能解決方案，企業不僅能夠打造簡潔美觀的數據中心，而且能夠提高基礎設施管理水平、監控網絡連接情況，從而對其最具價值的信息資產實施更有效的管理和保護。

      結論：不管是數據中心的基礎網絡建設還是僅需進行少量的網絡升級，都需要采用更好的布線系統和線纜管理解決方案使得數據中心更高效、更安全、更具組織性。
