機房亂，怎么辦？

數據中心是數字經濟時代的數字銀行和數據資源庫、是新興產業的未來發展、是核心基礎設施平臺。所有的互聯網和大數據應用背后，都需要數據中心提供安全、穩定、可靠的基礎支持。相關部門明確了加快5G網絡、大數據中心等新型基礎設施建設進度，“新基建”的大背景下，數據中心行業前景光明。

然而在日常工作中，由于人事變動、網絡調整，久而久之，機柜會變得非常凌亂。機柜中設備的放置、電源線的引入、網線和通信線的管理是一件令管理人員頭疼的事情。不規范的布線場所不僅增加了管理的難度，還會對網絡質量造成影響。那么如何整理機柜，使得其變得井然有序呢？

以下某數據機房布線圖，非常凌亂，設備到處臨時堆放，影響用戶正常使用，而且后期網絡維護難度大，網絡會經常出現卡頓等不穩定現象。如何有效解決這些問題呢？

要根據網絡的拓撲結構和現有設備情況來整理網線：

1、機柜電源線和網線原則上要分開整理；

2、設備的放置要適當，避免相互擠壓、避免太高或太低，避免相互距離太近；

3、如果機柜內設備太多，應該對設備加以編號；

4、對每一根線路要在適當?shù)奈恢米⒚鱽碓矗?/p>

5、對不同的連線(如一般網絡連接線、交叉線、專線等)要有不同的識別方法；

（一）前期準備

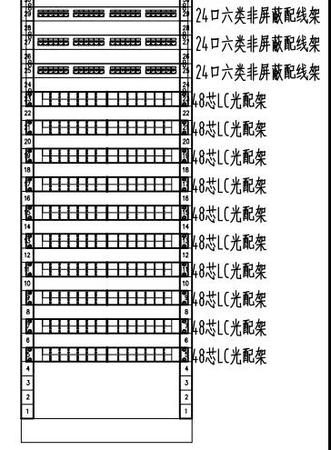

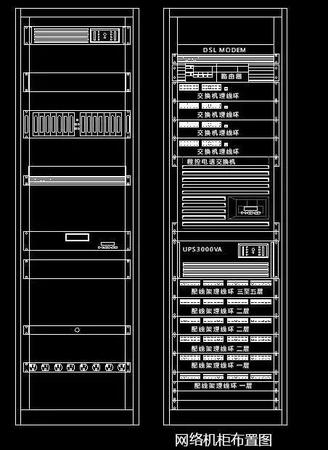

1、根據網絡的拓撲結構、現有的設備情況、用戶數量、用戶分組等多種因素勾畫出機柜內部的線路走線圖和設備位置圖。

2、準備所需材料：網絡跳線、光纖跳線、電源線、標簽紙、記號筆、塑料扎帶以及打線工具等。

  （二）機柜后部整理

1、 測量線纜進線長度

（1）決定好放配線架的位置。

（2）計算網線從橋架進入機柜的距離，再計算從機柜頂部或底部到安裝上配線架的距離，以方便后面的整體理線；如果線纜預留過長，放置在機柜里會造成柜內線纜堆積，且不美觀；如果線纜過短，則無法到達指定的配線架位置。

（3）綜合考慮線纜從機柜上部或者下部進入機柜后要怎么走，盡量不要彎曲或者繞過阻礙物，最好的布線方式為貼著機柜走線，且要考慮到走線的方向不能夠影響后來的網絡設備的進入。

2、初步剪去多余線纜

（1）根據第一步測算出來的長度，剪去多余線纜。一般預留機柜頂部或底部到安裝上配線架的距離為三米。

（2）線纜長度盡量一致避免影響美觀。

（4）此時還不需要把線纜從外部放入機柜，提前放入后期理線更加困難。

Ps：使用異向螺旋結構線纜理線更加容易哦！

       ENJOYLink歡聯研發的異向螺旋結構線纜具有以下特點：

1.施工方便；由于抵消了線纜內部的作用力，拉出來的線纜較為平直，所以施工更加方便。不像傳統結構線纜一樣，線纜纏繞，施工困難。

2.使用壽命長；因為抵消了線纜內部的作用力，所以當外被護套老化后，異向螺旋結構線纜能保證內部的芯線不會被改變，使用壽命得到增加

3.性能更加優異：異向螺旋線纜由于工藝的不同，其性能得到大幅度的增強，我們用行業內公認的線纜測試儀器“FLUKE”進行了永久鏈路測試，兩種線纜通過測試對比得出，異向螺旋結構線纜比普通結構線纜的性能高出30%

4.在數據中心等高密度運用銅纜的場所，使用異向螺旋結構線纜，理線容易，可以使施工更加方便，使機房布線更加美觀。

3、理線并用固線器固定

（1）根據需要布線的配線架把相應線纜拉入柜內，放進相應的機柜內。線纜放入機柜前在尾部用扎帶綁好，以便后期分類與操作。

（2）在機柜后部兩端打上固線器，并將線纜沿固線器進行上走線或者下走線，兩到三人一組進行壓線的工作。事先安排好的位置，進行壓線就不容易出錯。

（3）一組接著一組（一組一般為12根），從上至下或從下至上操作，并做好相應標記，直至線纜全部理線并用固線器固定完成。

4、 再次整理并扎線

（1）根據需要布線安裝的配線架把相應的網線插入到配線架的模塊孔洞中。如果插入后線纜過長，可適當剪短。

（2）網線扎好用后部理線托架理線，后部理線托架的使用方法就是按照走線方式把線纜從后部理線托架的背部一條條的穿過，并用扎帶扎起來，注意扎的時候注意整齊，不要胡亂扎在一起。（也可以使用魔術貼）

（3）接著依次在線纜上卡接上模塊。

Ps：使用雙安裝模塊卡接更加方便哦！

  ENJOYLink歡聯的雙安裝模塊具有以下特點：

1.模塊端接采用雙安裝模式，既可使用免工具方式安裝，也可采取打線工具方式安裝；

2.IDC采用45度斜端子結構，確?？ń痈臃€(wěn)固；

3.插口8PIN金線鍍金50u”，確保優良的接觸性能，插拔次數≥750次；

4.插口8PIN金線采用獨特的三層S形金線交錯結構，有效降低線對串擾，提高鏈路性能；

5、對配線架上的點位進行測試

（1）對卡接上的模塊仔細觀察，確認是否卡接牢固，可用跳線依次插拔測試。

（2）在性能測試方面，需使用FLUKE儀器進行永久鏈路測試，對每一個點位的測試報告進行保存，將無法通過的點位記錄并排查故障原因。

（三）機柜前部整理

1、跳線整理

（1）在前面我們已經按照網段（內網、外網、專網等等）或樓層區域?qū)⑴渚€架裝好，現在我們可根據不同的網段，使用不同顏色的跳線進行整理。

（2）用標簽機將所有跳線的點位信息標注清楚，并用電子表格進行錄入，后期運維也需實時登記。

Ps：使用智能電子配線架后期管理更加容易哦！

  ENJOYLink歡聯的智能電子配線架具有以下特點：

1.擺脫了傳統方式中，數據記錄依靠人工表格的方式，電子配線架系統可以在客戶端顯示樓層平面圖和點位信息，能對布線系統端口和信息點資源進行在線統計，反饋交換機等設備的數量以及端口的使用率，顯示實際配線機柜與設備的布局，客戶端可以準確顯示從交換機到信息點的鏈路結構，包括點位編號，IP地址等；所有信息，操作等都能以日志的形式進行數據導出。

2.電子配線架系統能進行跳線引導操作，配線架及產品端接口都帶有LED燈，能對跳線的連接斷開進行引導，同時能對跳線的非法連接或者越級插拔進行告警，在客戶端顯示報警信息，也可以通過郵件發送報警信息給管理人員，在電子配線架系統中，不同管理人員的管理權限也可以設置。

3.電子配線架系統的客戶端支持遠程登錄操作的方式，方便管理人員隨時進行狀態查看以及故障處理。

2、設備整理

（1）將機柜中的擋板調整到合適的位置，使管理員能夠不開機柜門就可以看到所有設備的運轉情況，同時根據設備的多少和大小適當?shù)靥砑訐醢濉Ｗ⒁庖趽醢彘g留出一定的空隙。將機柜內所有用到的交換設備、路由設備按照預先畫好的圖放置好。

（三）后期工作

1、通電測試：

當確認無誤后，接通電源，進行網絡連通測試，以保證用戶正常的工作

2、文檔更新：

對本次機柜整理的點位進行文檔記錄更新。重新畫設備布置圖和網線連接圖。在圖上要注明設備的編號和網線的標識，以備檢修查閱。
